비디오폰 DIY : ④UDP-330 현관카메라 설치

Centrair 2020. 1. 5. 15:09
반응형
비디오폰 DIY 시리즈
https://centrair.kr/215 ① 준비하기
https://centrair.kr/216 ② 기존 인터폰 철거
https://centrair.kr/217 ③ 인터폰 본체 설치
https://centrair.kr/218 ④ 현관카메라 설치
https://centrair.kr/221 부록 - 도어락 연동(게이트맨)
https://centrair.kr/219 부록 - 경동 UHA-786 리뷰

본체 설치 완료 직전(완전 조립하기 전)에 하는 게 좋습니다.

연결 실수가 있는 경우 수정해야 하기 때문입니다.

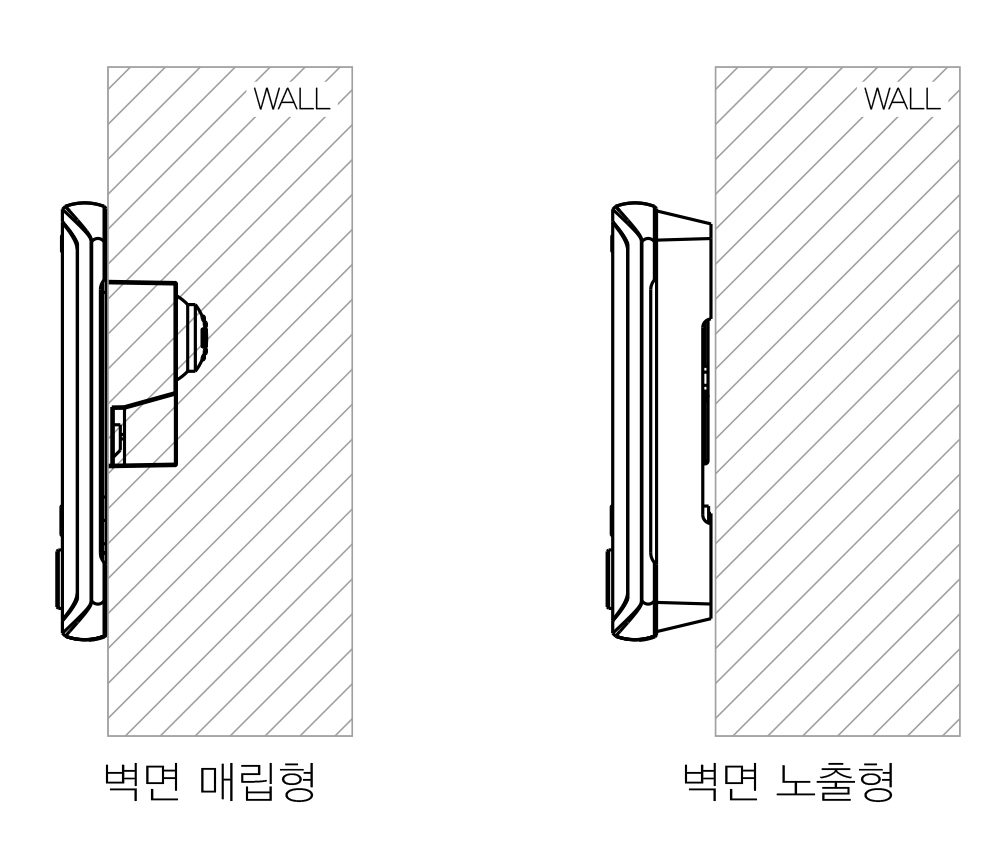

참고로 부속품인 UDP-330 도어카메라는 노출형이 아니라 매립형입니다.

벽에 걸기만 하는 노출형과 달리 박스 안으로 상당부분 집어넣을 수 있어야 합니다.



일반적으로 도어카메라 매립은 일반 스위치/콘센트 박스에 하므로 웬만하면 규격에 문제가 없지만,

기존 도어카메라가 너무 커서 매립박스도 큰 경우

박스 안에 뭐가 너무 많아서 도어카메라가 들어가지 않는 경우

마감판을 사시거나 노출형 도어카메라로 바꾸셔야 합니다.



박스 없이 배선구멍만 있는 경우

노출형 도어카메라만 설치할 수 있습니다.

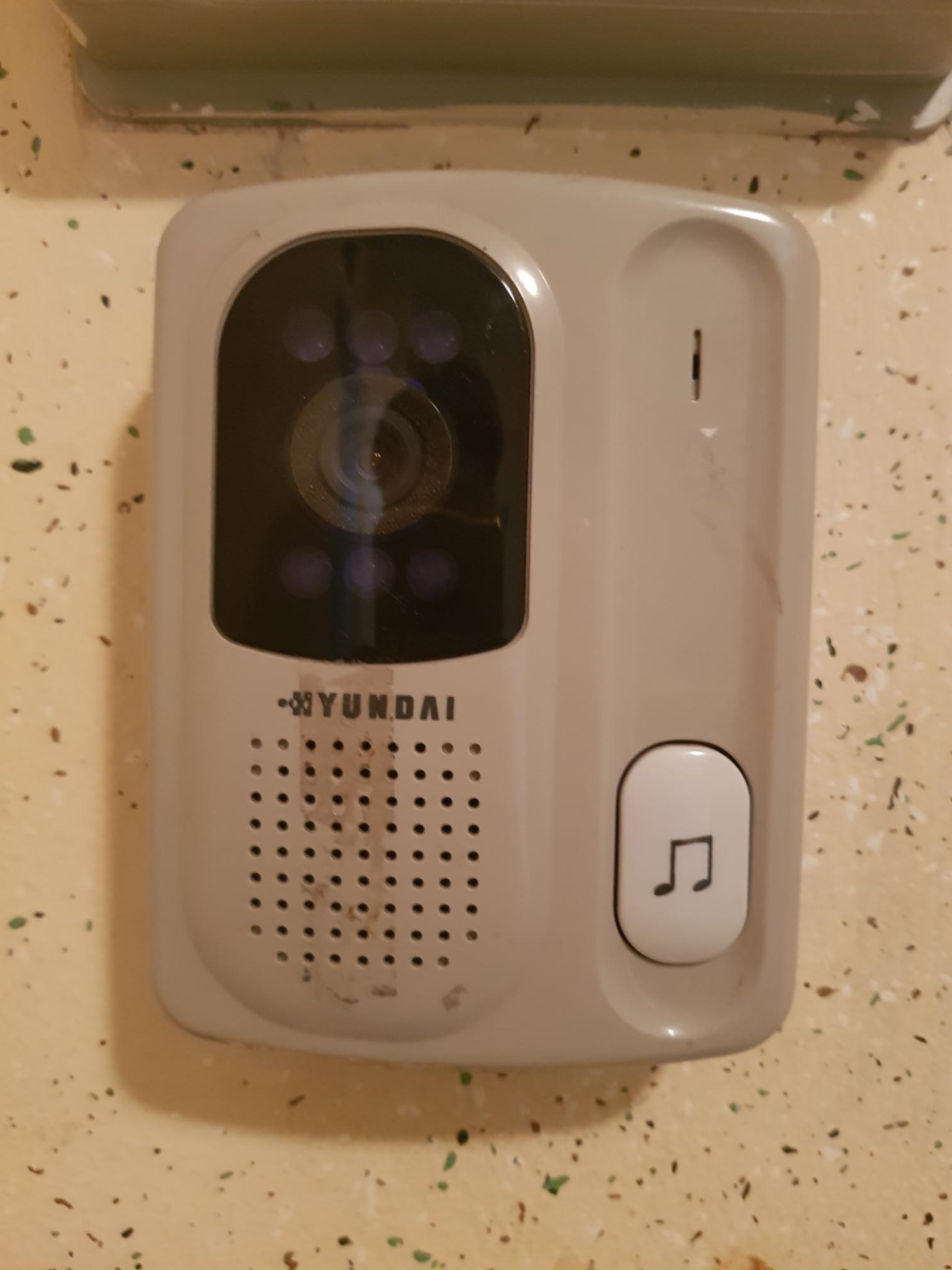

기존 도어카메라입니다.

이놈이 사망해서 근 30만원을 쓰게 되었습니다.



분해는 간단한데, 하부 중앙의 나사를 풀고 앞으로 제끼면 빠집니다.

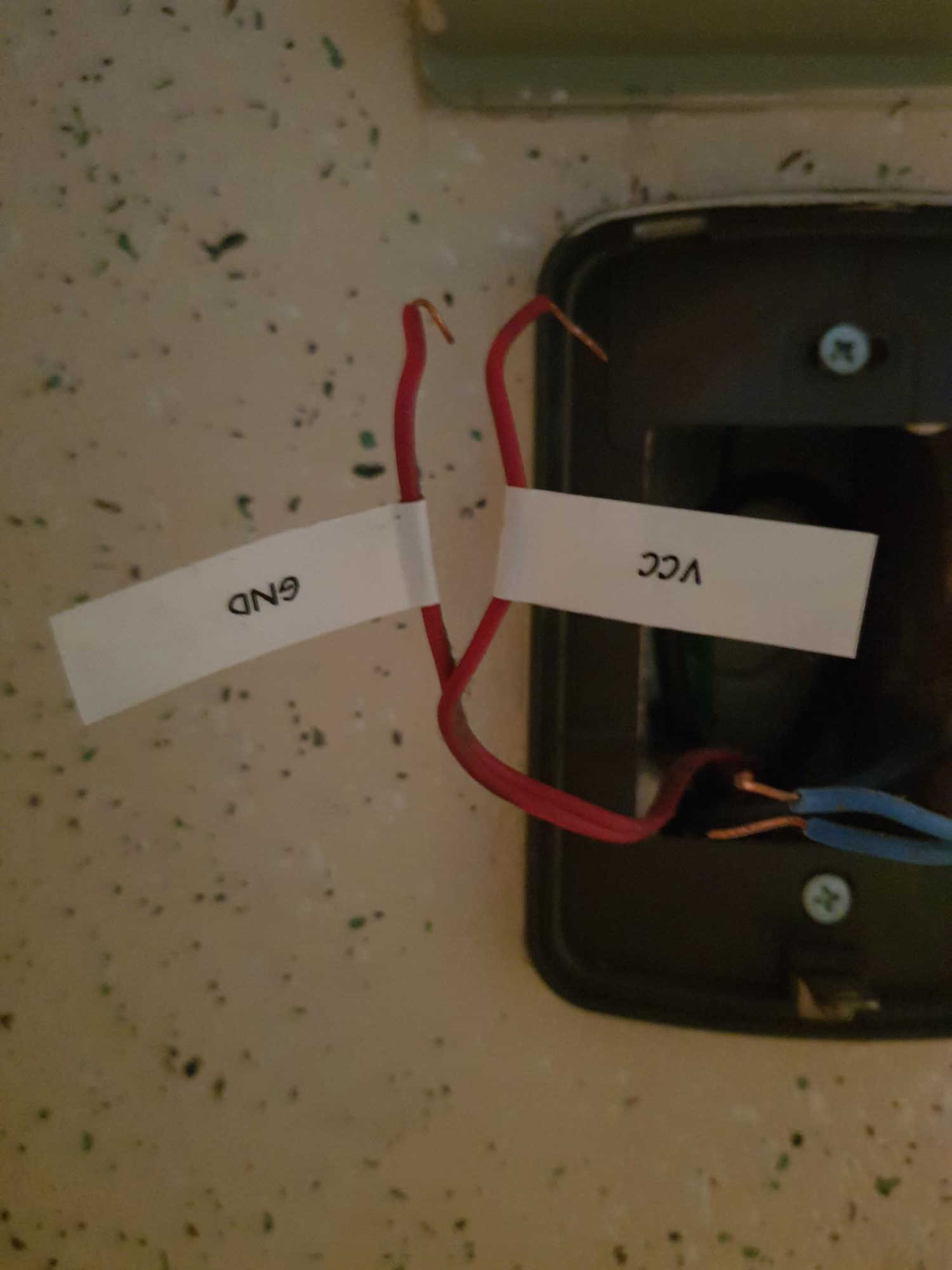

2편에서 말했듯이, 기판의 이름표는 중요한 단서입니다.

이름표를 따라 선에도 이름표를 붙여줍니다.



만약 뜯었는 데 선이 2가닥밖에 없다면, 이 창은 닫고 설치업체를 물색하십시오.

이 제품은 선이 4가닥 필요합니다.

반품하거나, 설치 의뢰를 하십시오.

요비선 등등을 준비해서 4선으로 갈아치우는 방법도 있지만

초보에겐 힘들 것 입니다.

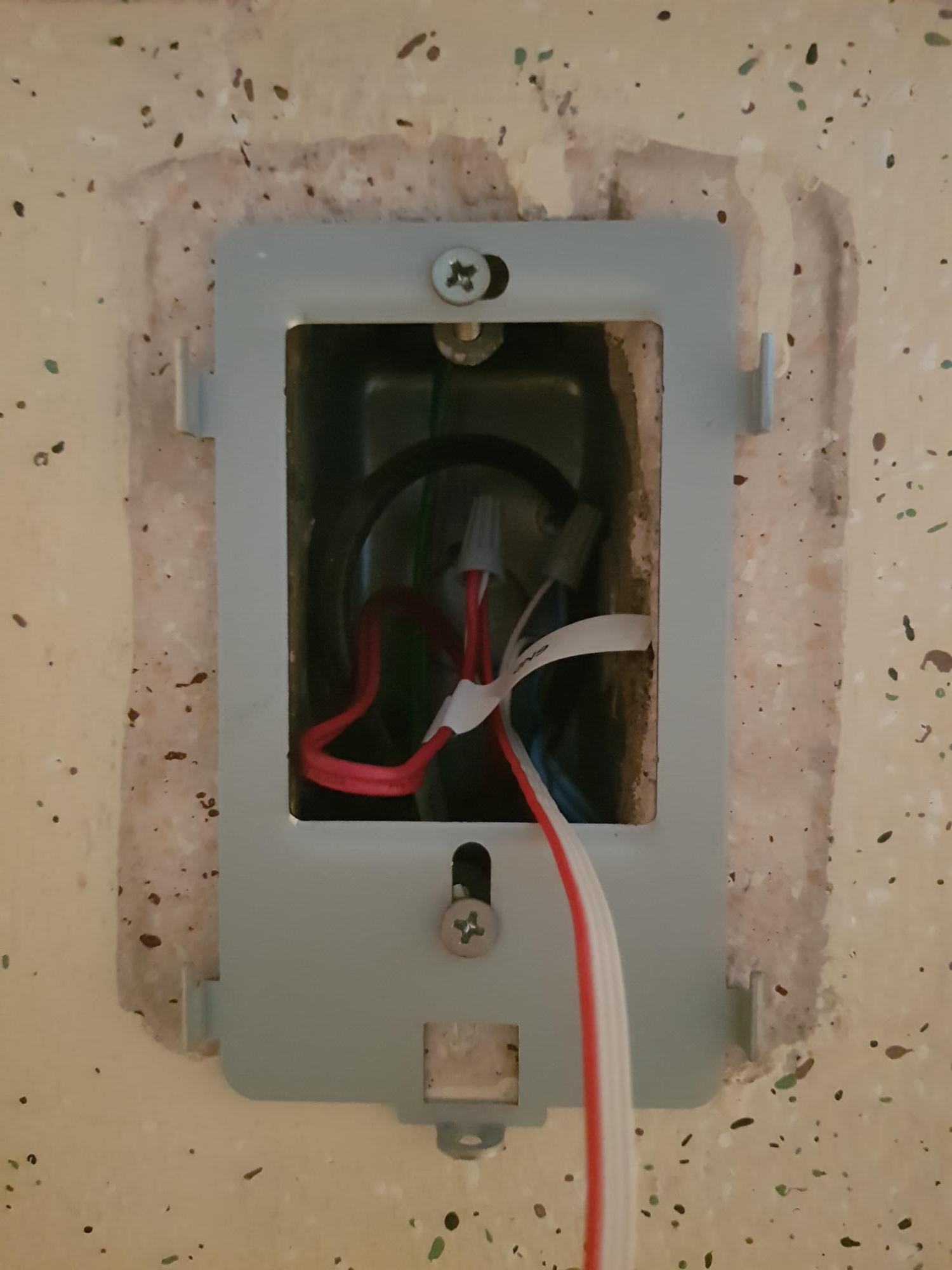

고정 브라켓을 설치하고

새로운 도어카메라의 커넥터와 기존 선을 연결해줍니다.



여기서 주의할 건, 경동 UDP-330 설명서에 배선도가 나와 있지 않다는 것입니다.

하다 못해 본체 커넥터의 배선 색깔과 일치시키지도 않고, 빨간색 한가닥과 흰색 3가닥이 전부입니다.

확실한건 빨간선부터 1번이라고 할때, 1번선과 4번선은 각각 +극, -극 입니다.

중간 흰선 2개는 각각 영상/음성인데, 이건 테스트해보면서 찾으셔야 합니다.



저는 운이 좋아서 한방에 했습니다.



고정 브라켓에 끼우고(밀착 후 위에서 아래로 누름)

분해와 마찬가지로 조립하면(중앙 하단 나사 조립)

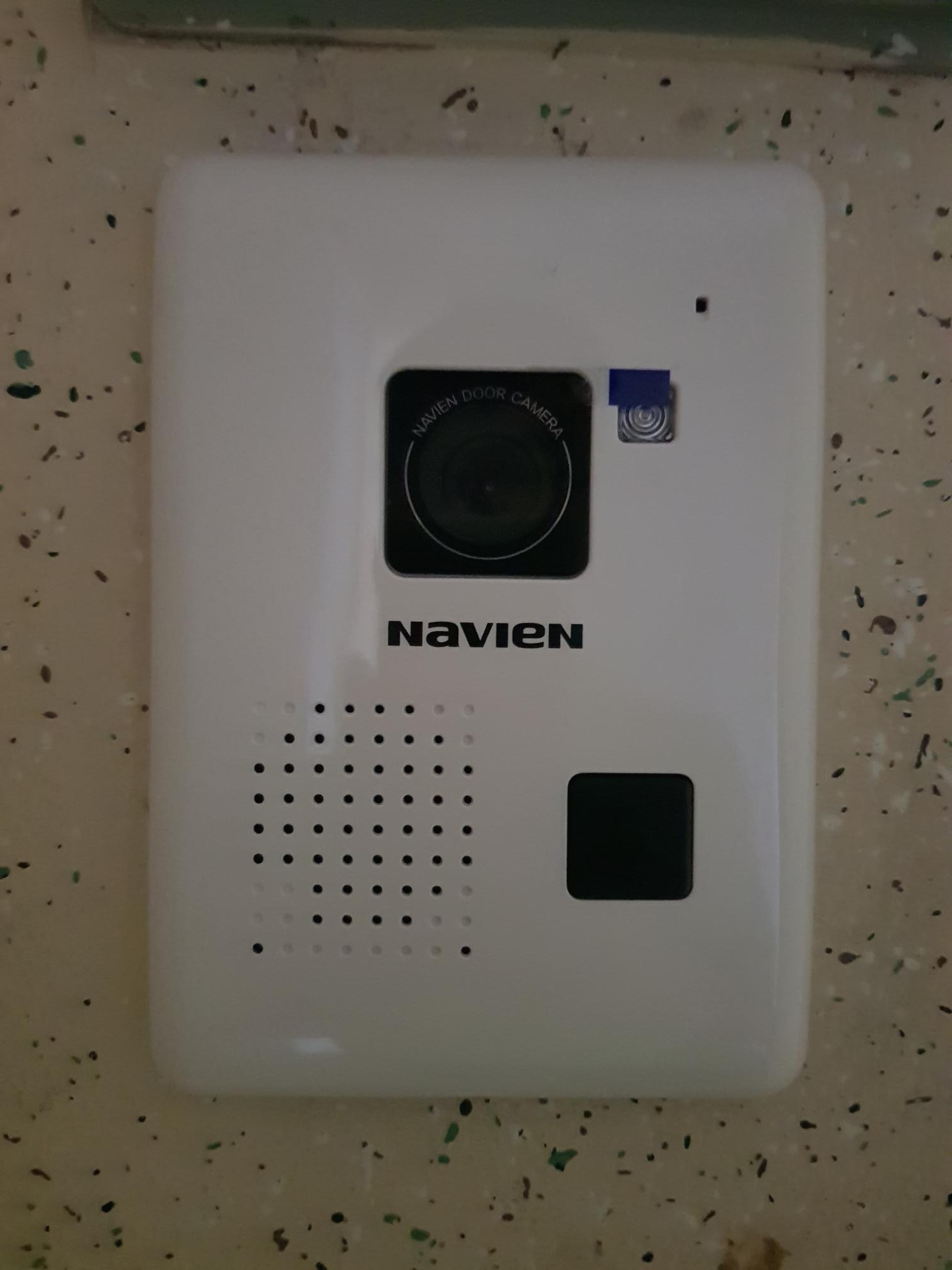

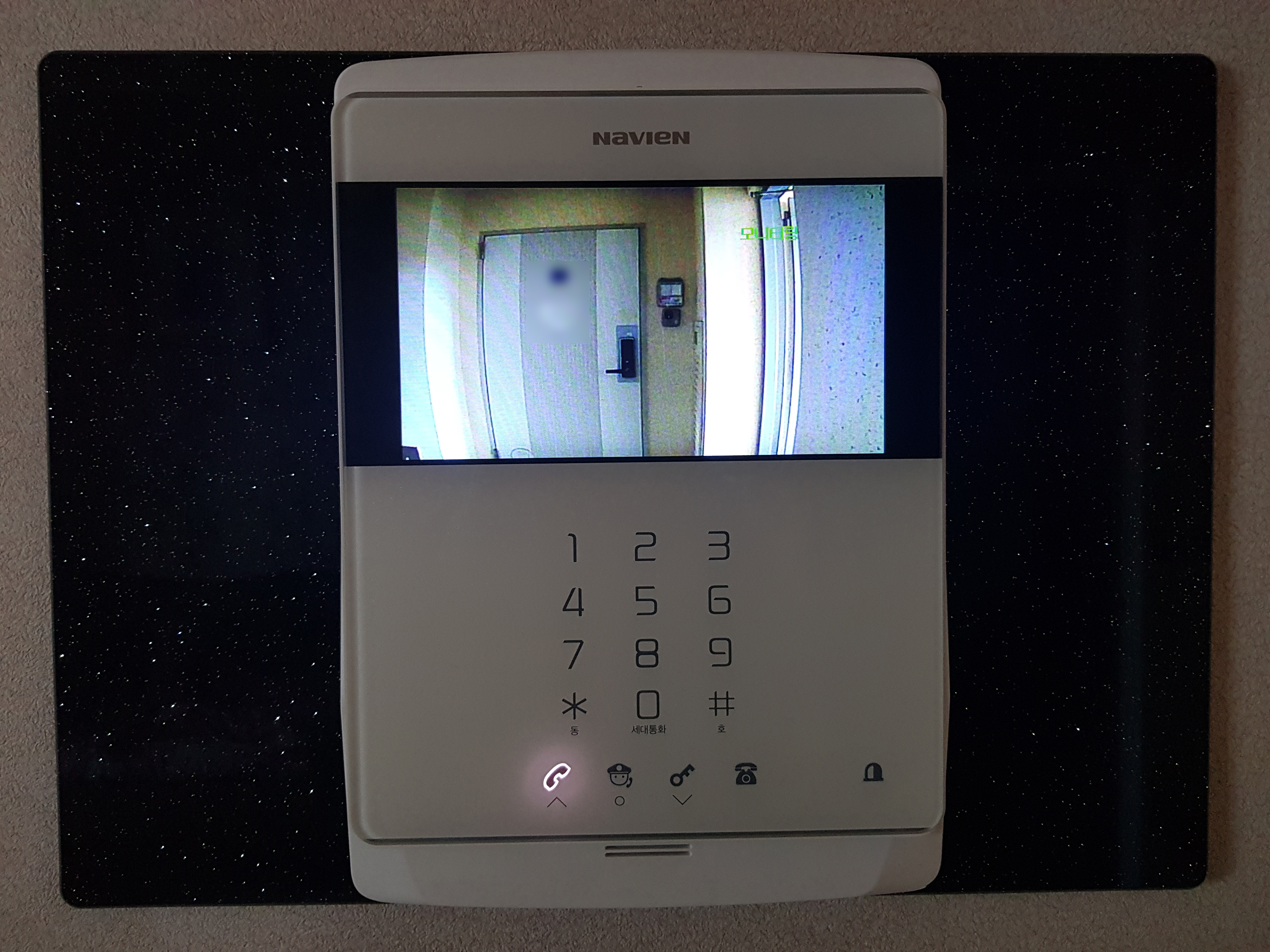

다 끝났습니다.



테스트도 잊지 맙시다.
