Dewalt DCB107 충전기 220V 개조

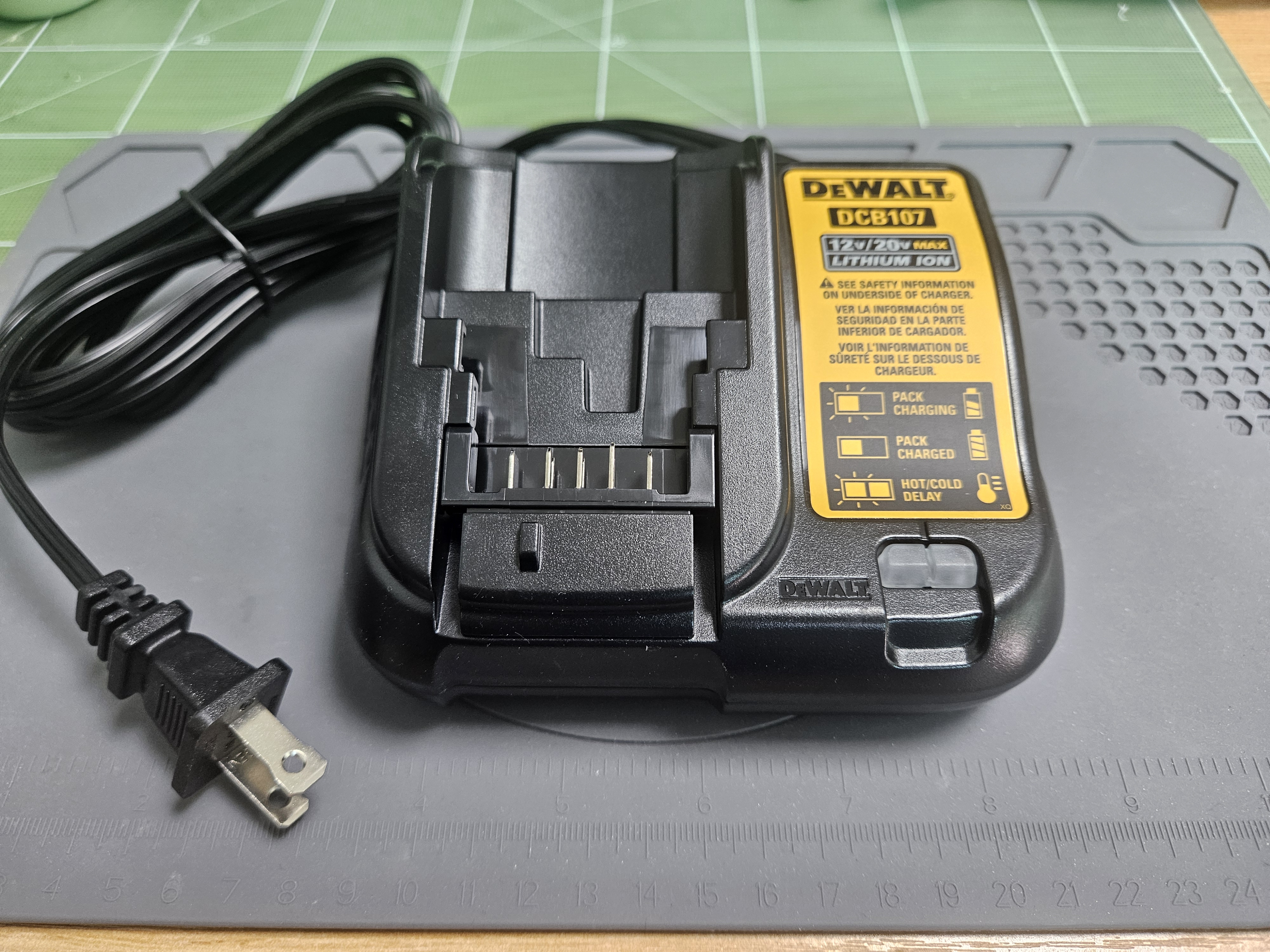

최근 직구로 Dewalt 드릴 세트를 샀는 데,

따라온 충전기가 110V 전용 제품이라 220V로 개조하는 작업을 했습니다.

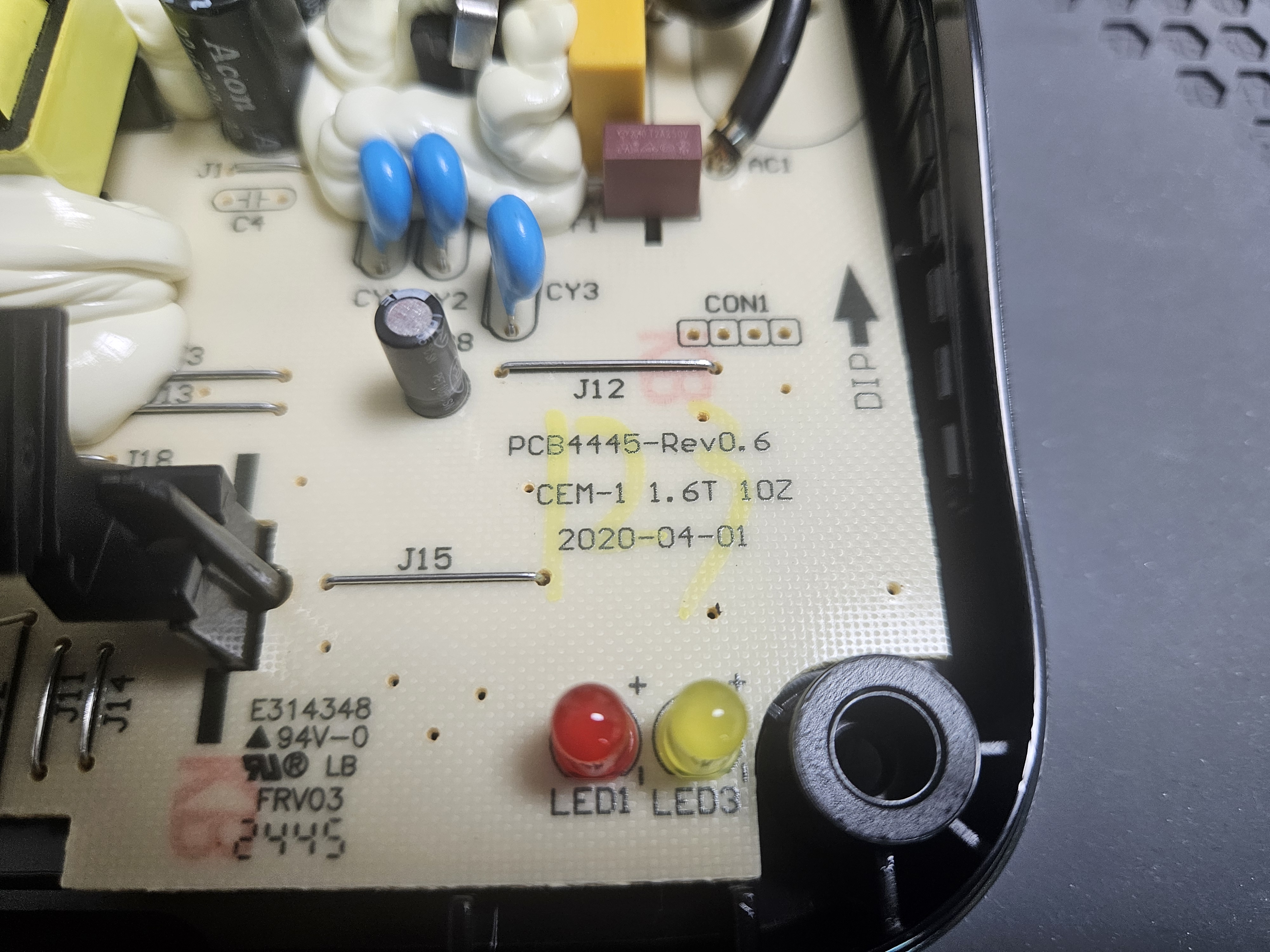

※ 본 개조는 DCB107, PCB4445-Rev0.6에만 적용 가능합니다.

네이버 미카엘님의 포스트( https://blog.naver.com/raya666/223243983061 )를 참고했습니다.

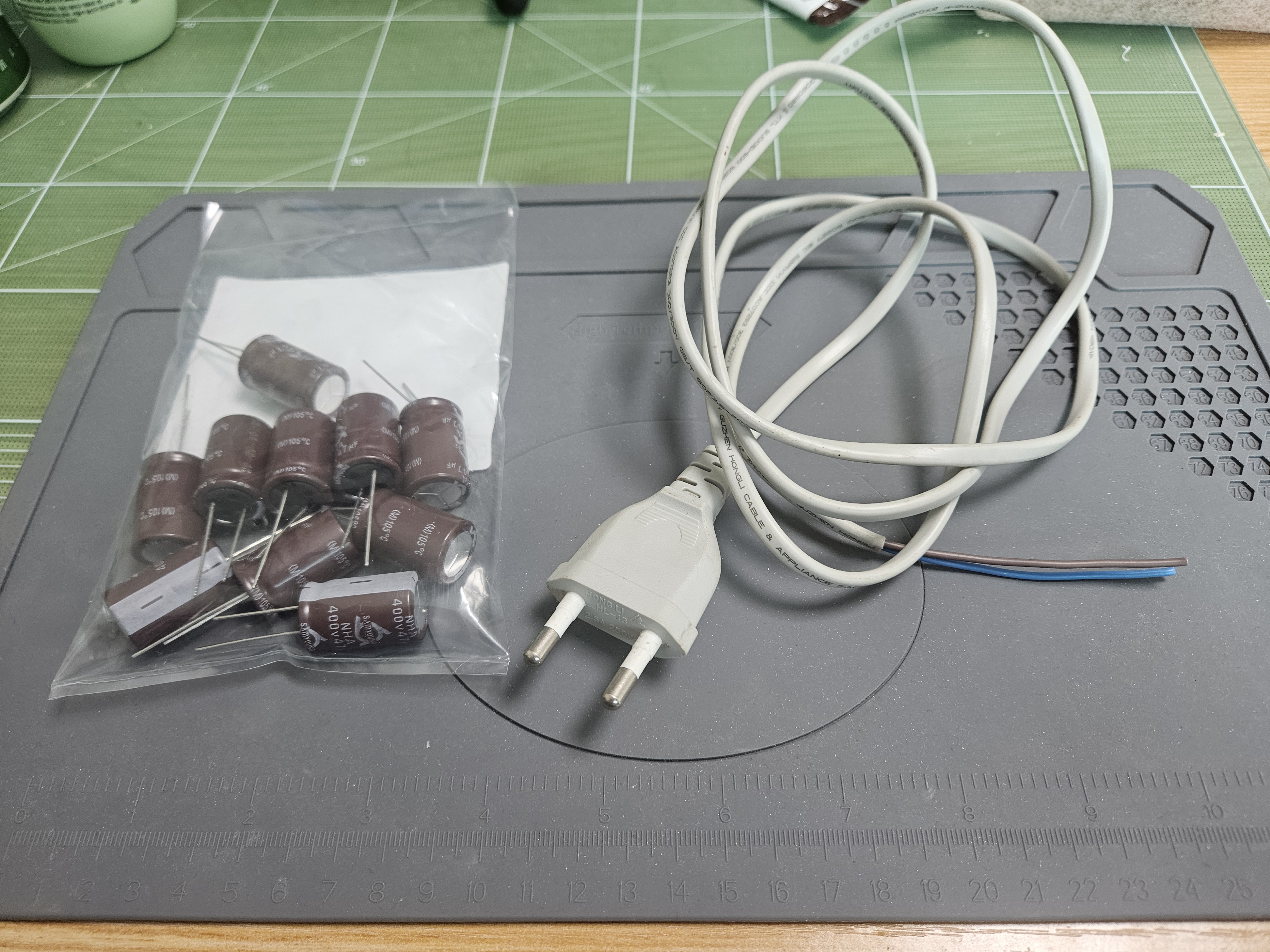

준비물은 아래와 같습니다.

재료 : 400V 47uF 콘덴서(캐패시터) 2개, 220V 전원 코드

분해 도구 : Torx 드라이버 (별나사)

납땜 도구 : 인두, 납, 솔더윅, 납흡입기



220V 전원 코드는 구석에 굴러다니던거 꺼내온거고,

110V 플러그 잘라내고 220V 플러그를 조립해도 됩니다.

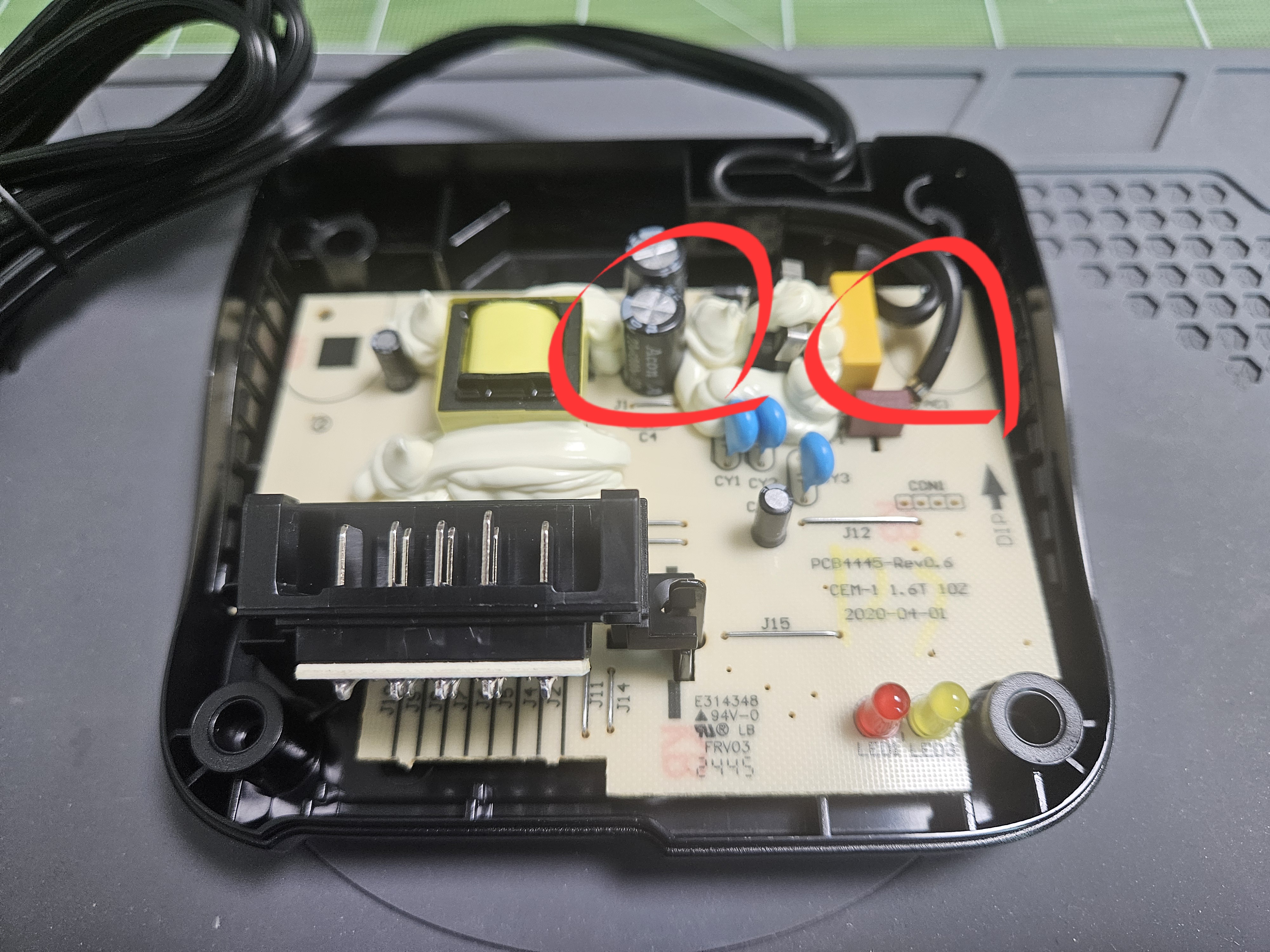

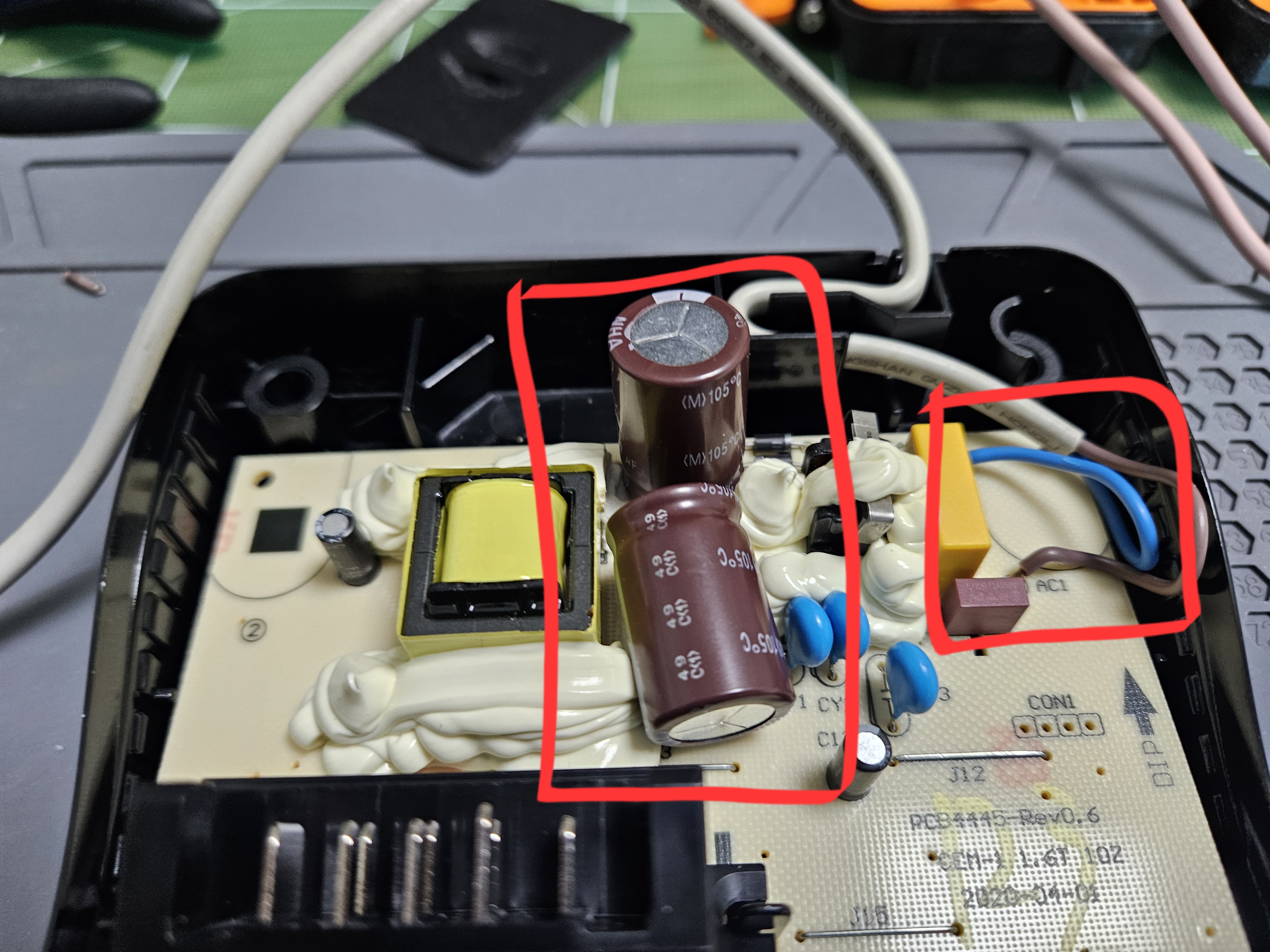

 하단부의 별나사 4개를 풀어내면 상판을 열 수 있고,

사진에 동그라미친 콘덴서 2개와 AC코드의 납을 녹여서 제거할 겁니다.



필요에 따라 콘덴서 주변에 뿌려진 실리콘 실란트를 도려내야 할 수 있으며,

저 안에 부품이 실장되어 있는 경우도 있으니 주의해야 합니다.

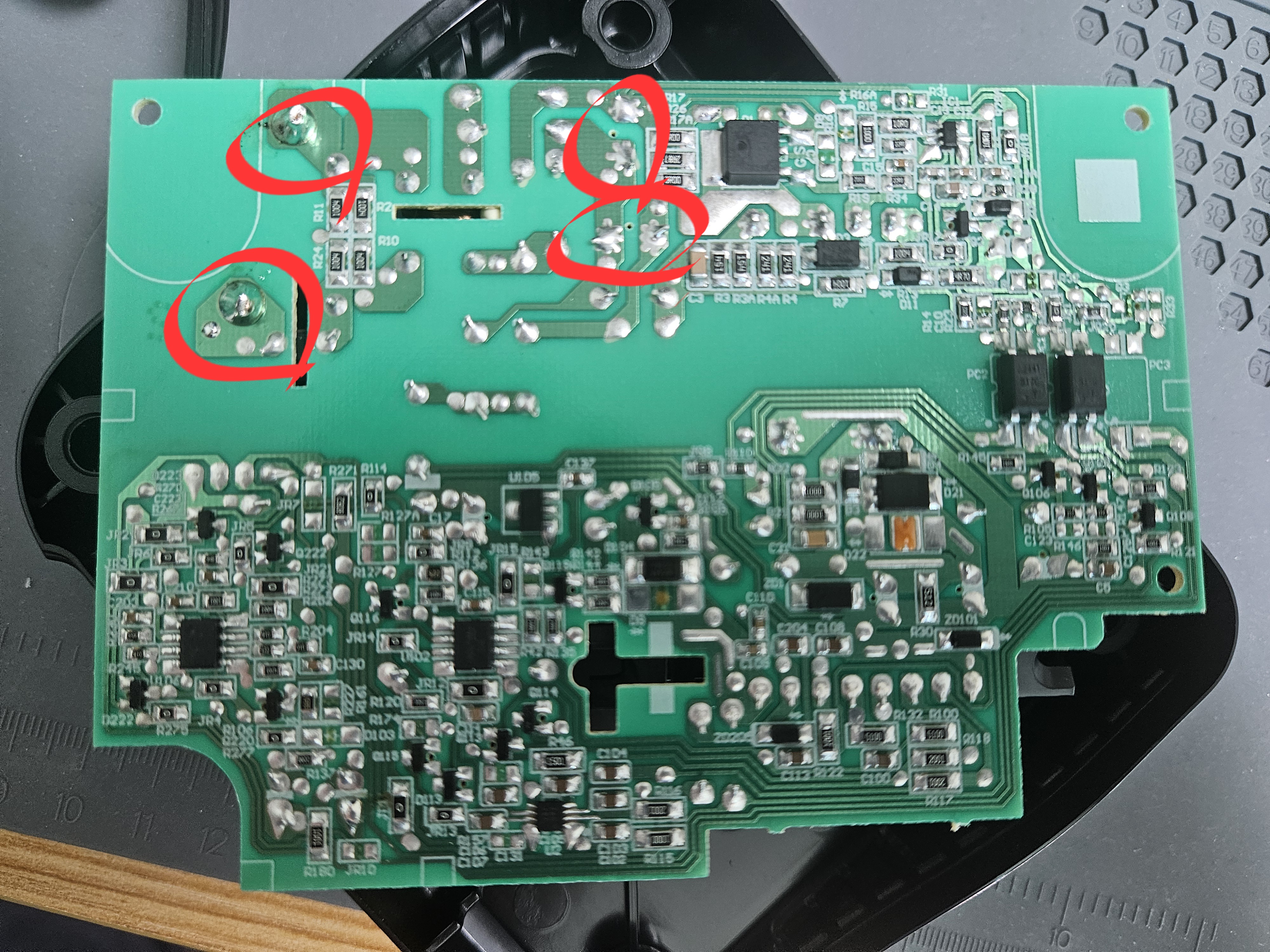

뒤집으면 납땝한 부분이 나옵니다.

납을 녹여 제거할 부분을 표시해두었습니다.

왼쪽이 AC코드, 오른쪽이 콘덴서입니다.

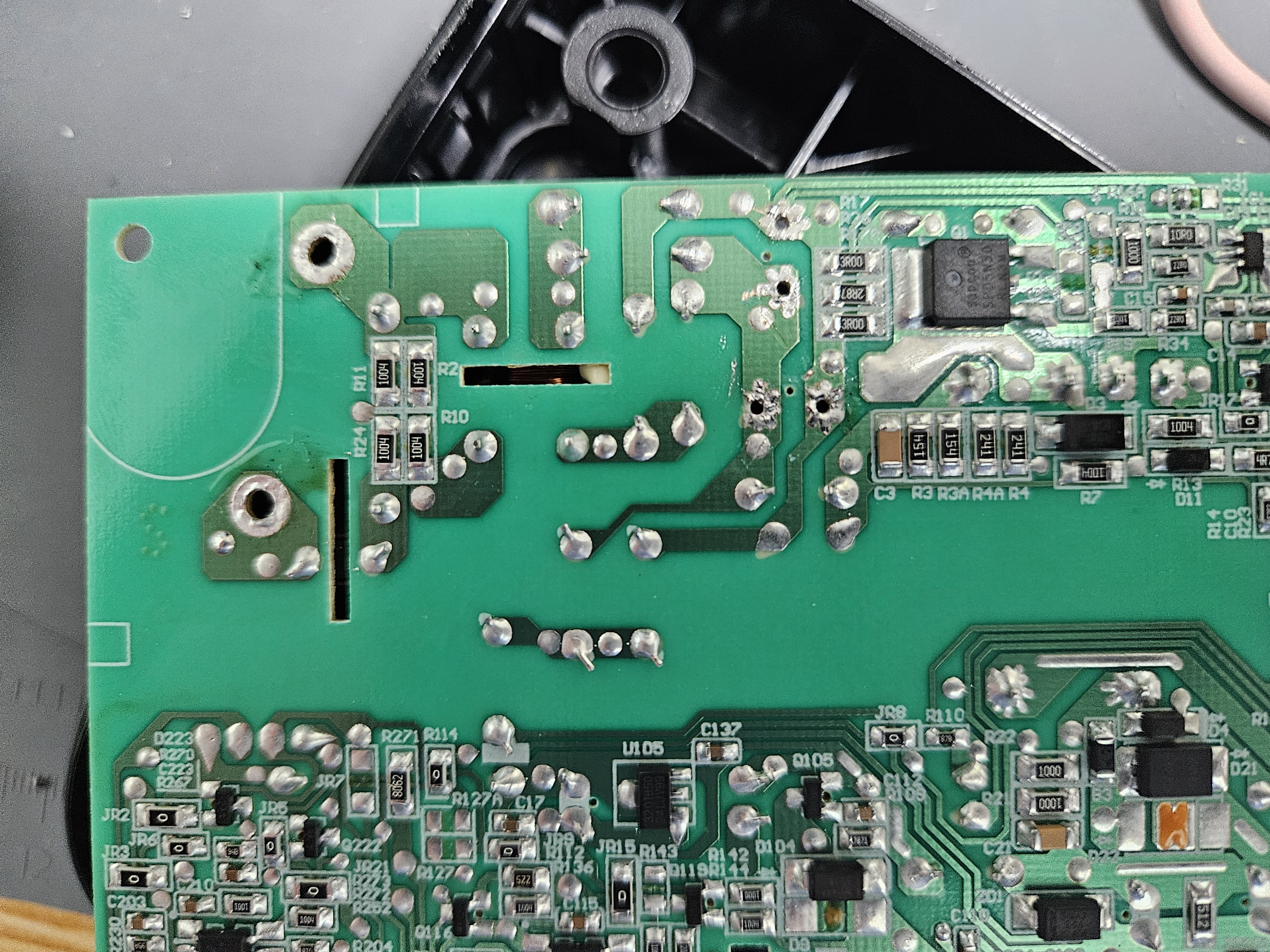

인두, 솔더윅, 납흡입기로 납을 녹여 제거합니다.



콘덴서와 AC코드를 사진과 같이 조립하고 납땜해줍니다.

콘덴서는 극성(흰 띠)에 주의하세요.

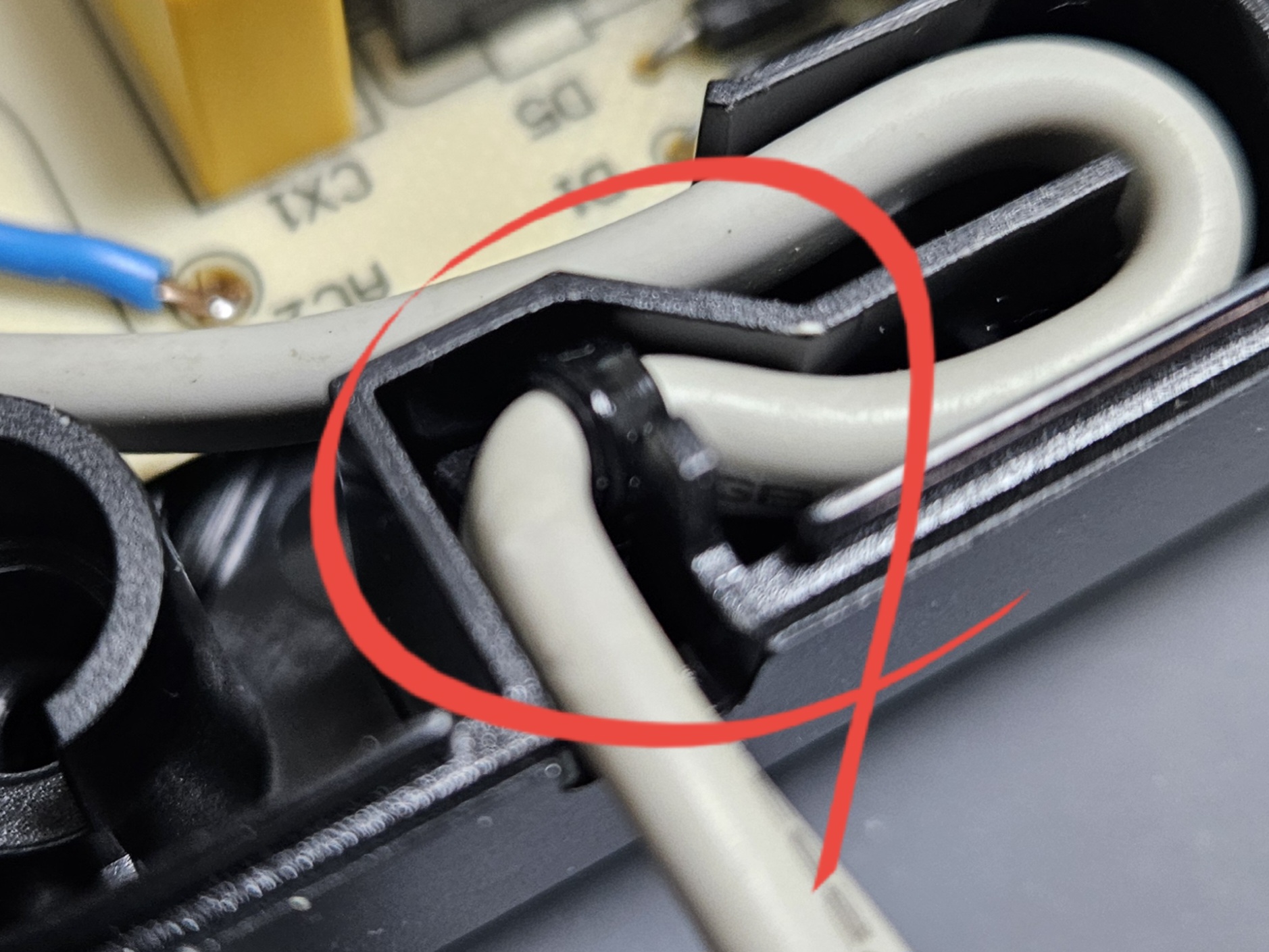

AC코드가 110V짜리보다 살짝 얆은 데,

좁은 틈에 지그재그로 조립되어서 잘 빠지진 않지만

케이블 타이 작은 걸로 고정해주면 좋습니다.

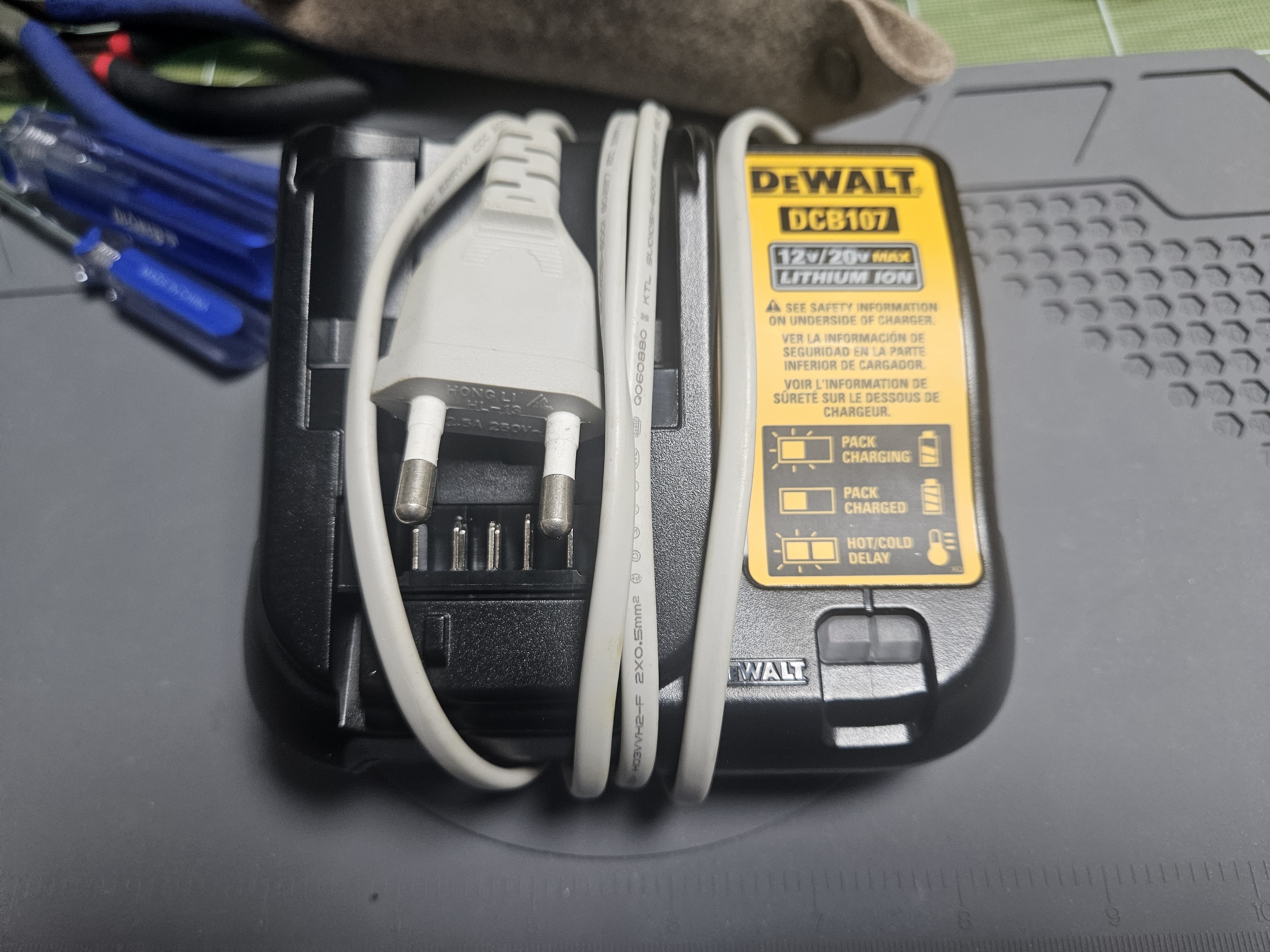

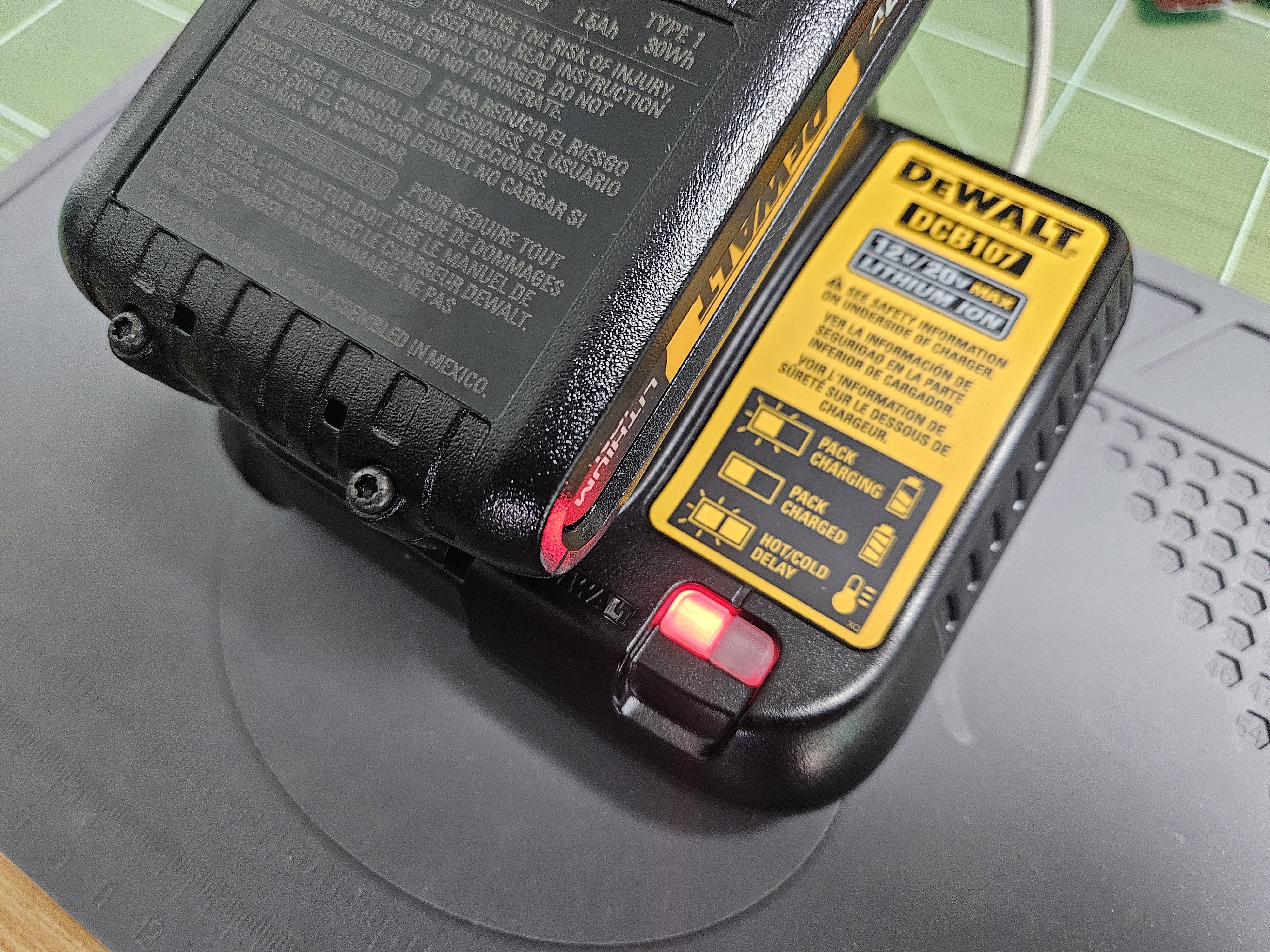

잘 작동하는 것을 확인할 수 있습니다.
