비디오폰 DIY : 부록/게이트맨 도어락 연동 본문
반응형
비디오폰 DIY 시리즈 | |
https://centrair.kr/215 | ① 준비하기 |
https://centrair.kr/216 | ② 기존 인터폰 철거 |
https://centrair.kr/217 | ③ 인터폰 본체 설치 |
https://centrair.kr/218 | ④ 현관카메라 설치 |
https://centrair.kr/221 | 부록 - 도어락 연동(게이트맨) |
https://centrair.kr/219 | 부록 - 경동 UHA-786 리뷰 |
게이트맨 도어락+경동 비디오폰 기준으로 설명합니다.
※ 비디오폰이 이미 설치되어 있는 경우 임시 철거가 필요합니다.
비디오폰 연동기는 전원과, 릴레이(개폐기) 접점을 필요로 합니다.
연결 전에 설명서를 참고하여 준비해둡시다.

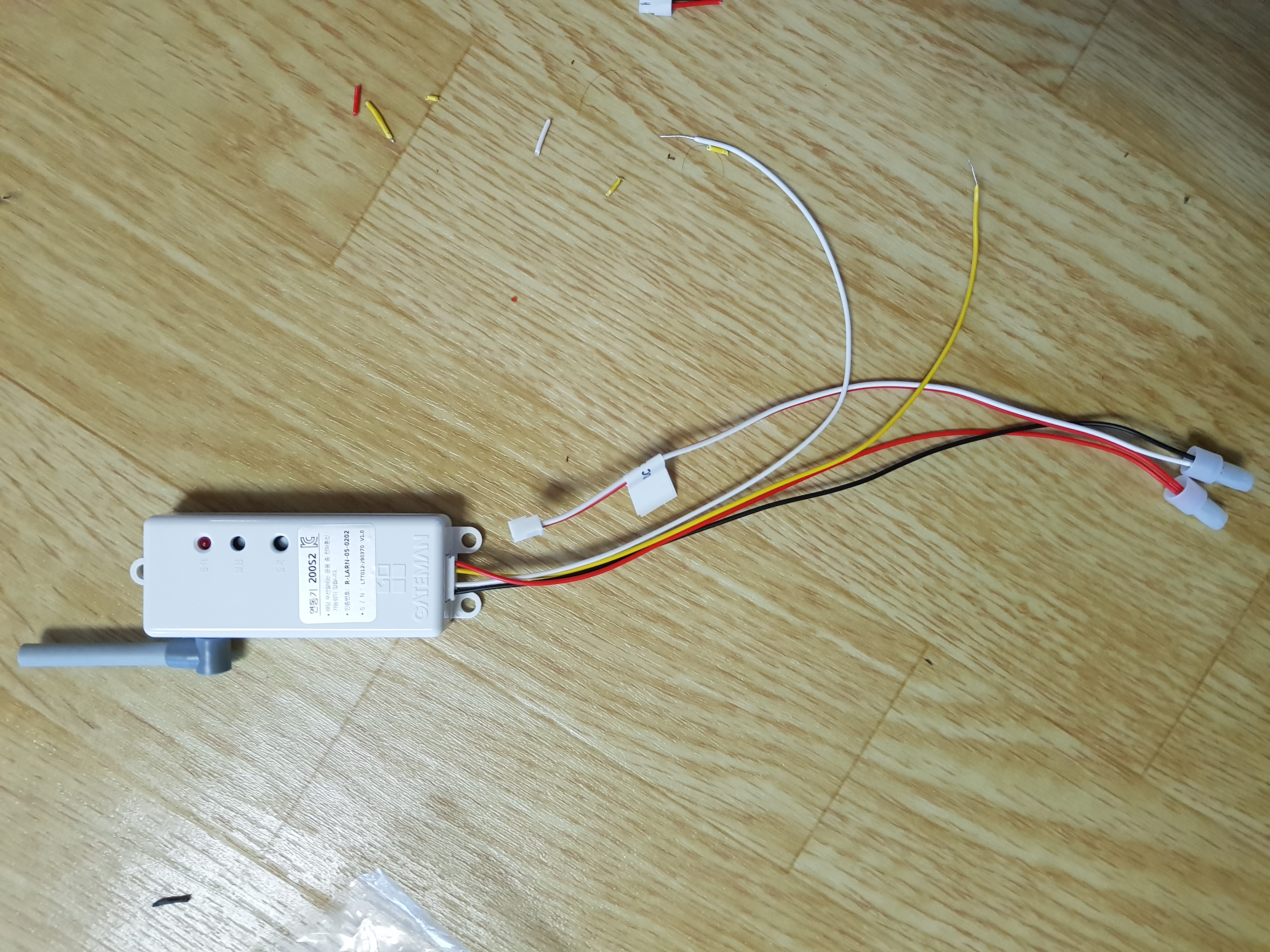

게이트맨 연동기는 게이트맨 비디오폰에 맞는 커넥터로 오므로,
무자비하게 잘라버리고 새로 배선해야 합니다.
참고로 게이트맨 연동기는
게이트맨 연동기 |
역할 | 경동 비디오폰 |
● 빨간색 | +극(DC 8~15V) | ● 빨간색 |
● 노란색 |
릴레이 접점 (극성없음) |
개폐기 단자 직결 |
○ 흰 색 | ||
● 검은색 | -극(GND) | ○ 흰 색 |
입니다.

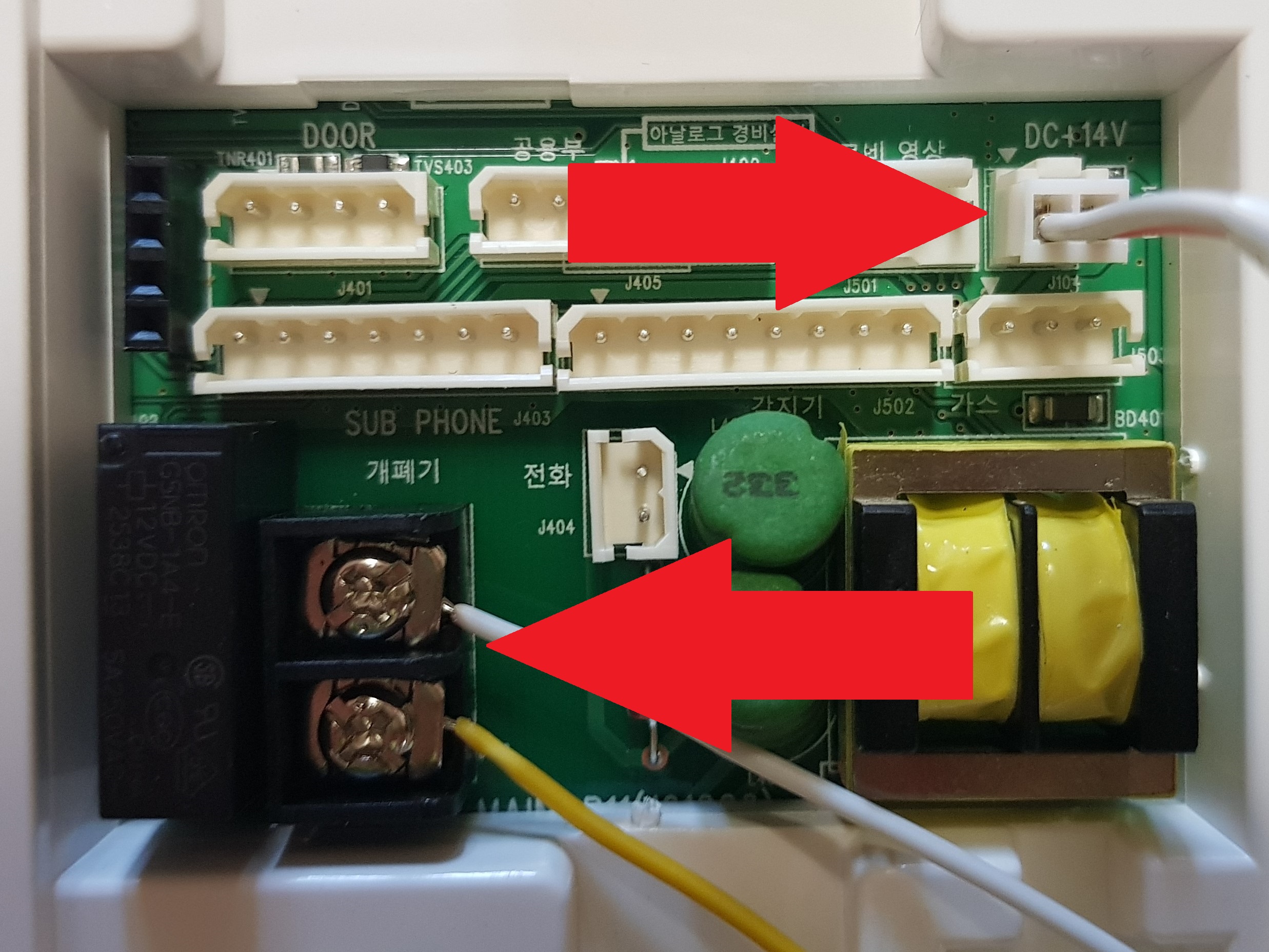

경동 UHA-786 같은 경우 결선이 쉬운 편입니다.
전원은 전원 출력 단자에 연결해주고,
열림 신호를 주는 릴레이 접점은 개폐기 단자에 연결해줍니다.
※ 도어락 연동기를 220V 전원 입력 단자와 채결하면
연동기가 과전압으로 고장납니다.

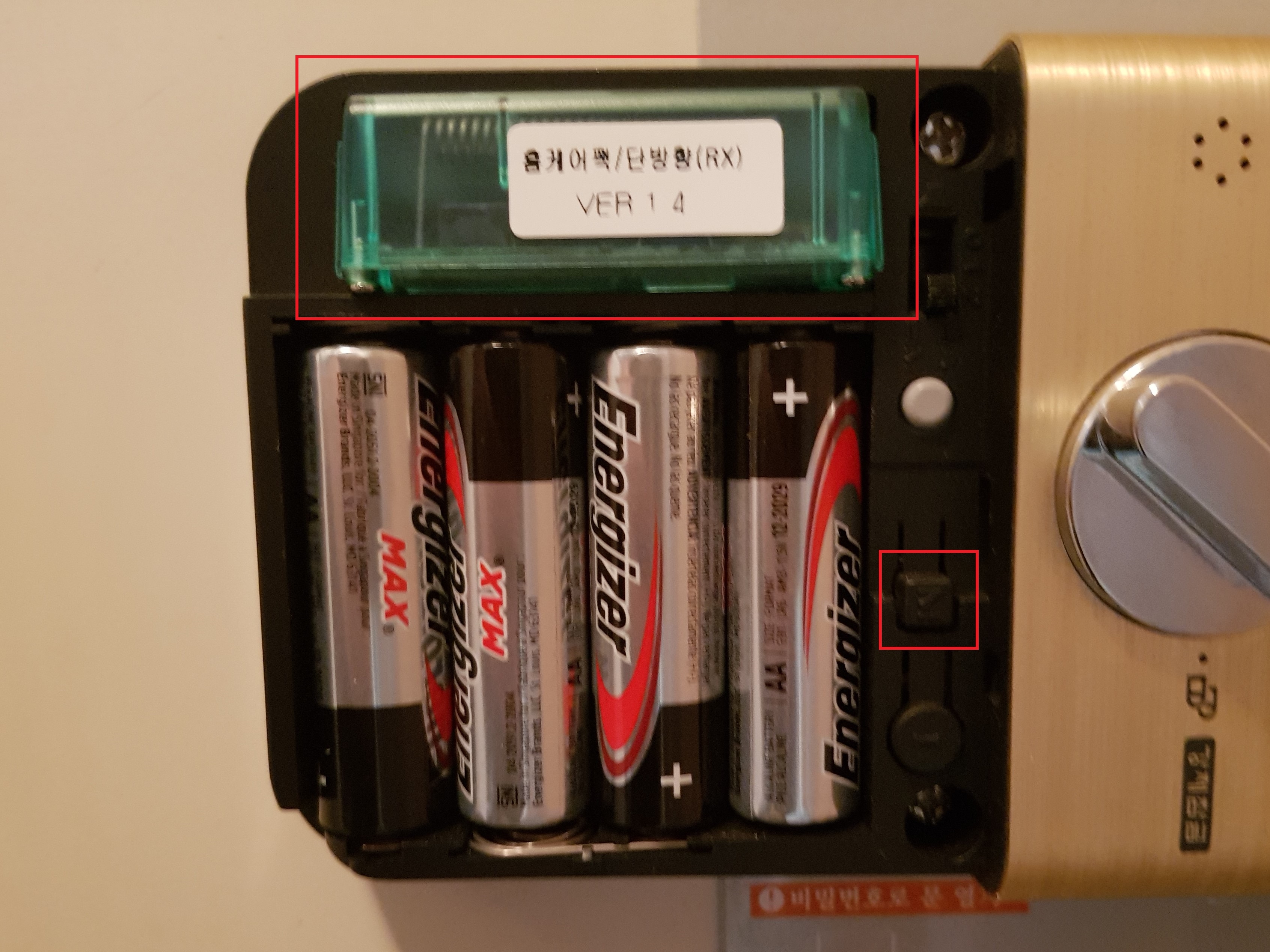

도어락 쪽에서는 수신기 설치가 필요합니다.
설명서에 따라 건전지를 뽑고 수신기를 설치하면 됩니다.
게이트맨은 일반 수신기와 스마트 송수신기로 구분됩니다.
여기서는 일반 수신기를 사용하고 있습니다.
수신기를 설치하고, 송신기도 준비가 되었다면,
설명서에 따라 M버튼을 누르고 페어링 절차를 하면 됩니다.

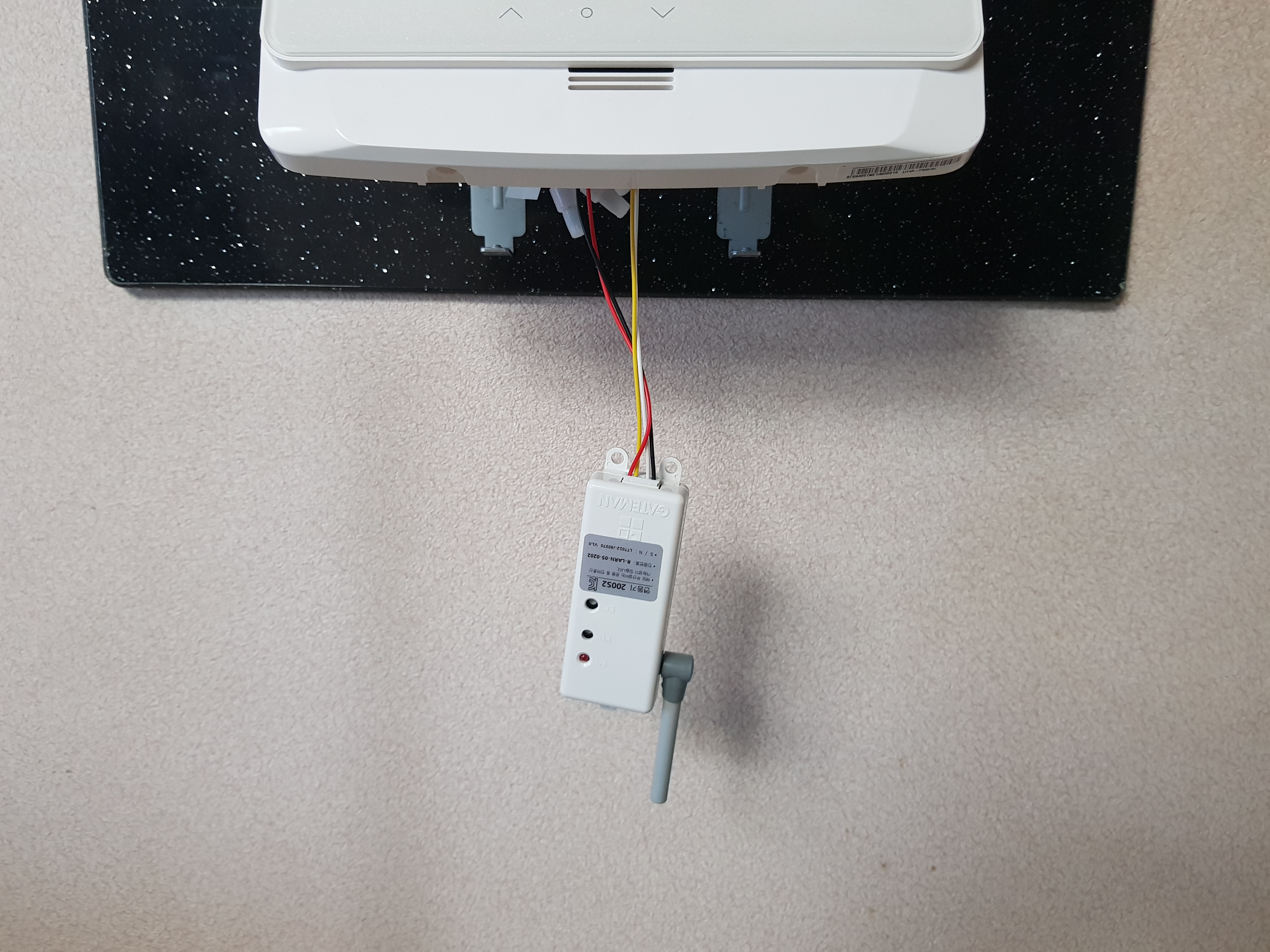

비디오폰 최종조립 전 테스트할 때
디지털 도어락과 페어링(연동)시켜줍니다.
그 다음에는 그냥 다른 선과 함께 박스 안으로 밀어넣으면 깔끔합니다.
