비디오폰 DIY : ②HA-320A 분해

Centrair 2020. 1. 5. 00:03
비디오폰 DIY 시리즈
https://centrair.kr/215 ① 준비하기
https://centrair.kr/216 ② 기존 인터폰 철거
https://centrair.kr/217 ③ 인터폰 본체 설치
https://centrair.kr/218 ④ 현관카메라 설치
https://centrair.kr/221 부록 - 도어락 연동(게이트맨)
https://centrair.kr/219 부록 - 경동 UHA-786 리뷰

기존 인터폰은 현대전자(현재 현대통신)에서 생산한

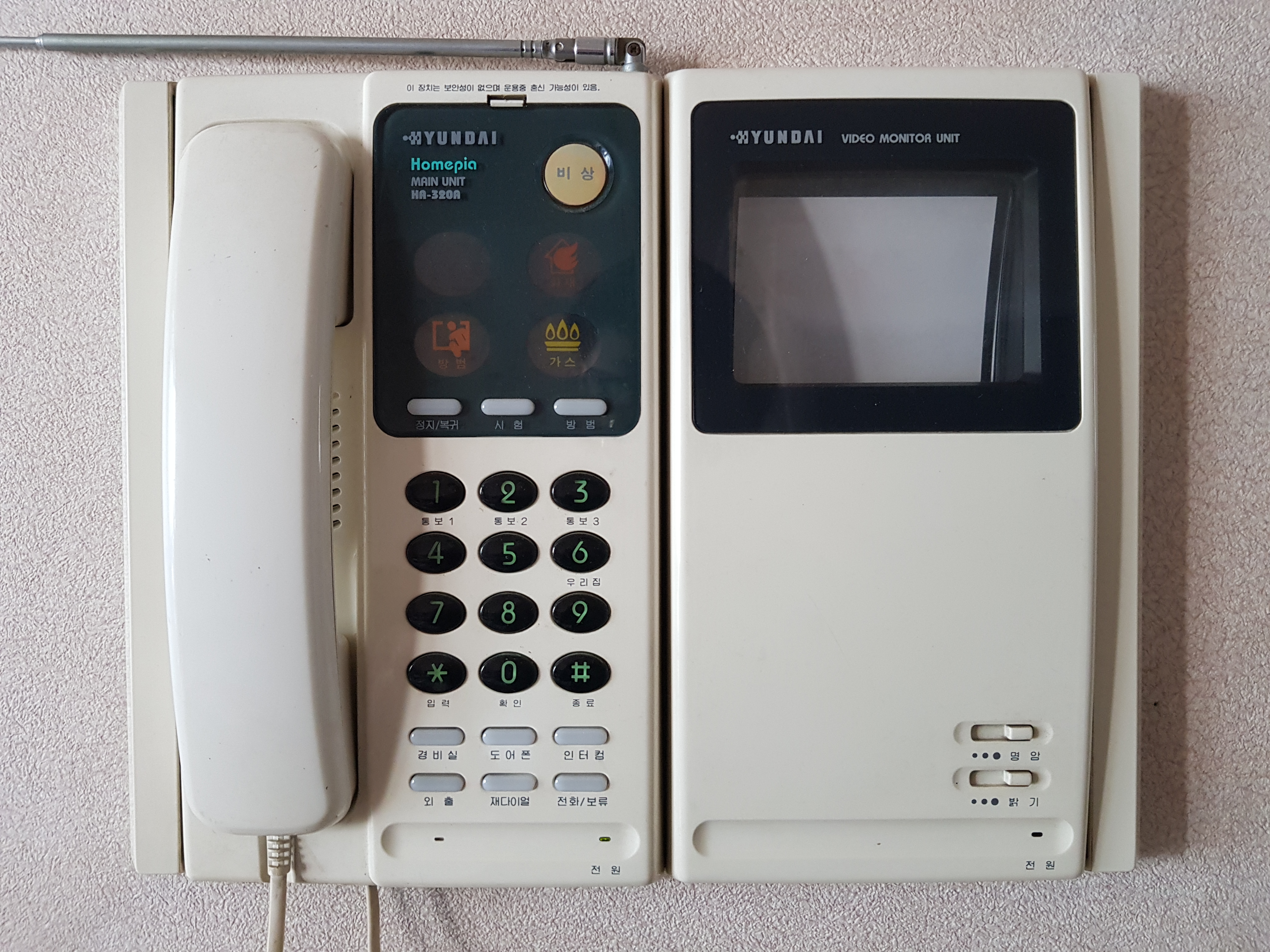

HA-320 시리즈입니다. 그 중에서 아날로그 버전인 320A입니다.



카메라가 고장이지만, 교체할 부품을 물색하기 어려우므로

본체도 교체를 결정했습니다.



새 술을 새 부대에 담을 준비를 합시다.


 220V를 만지는 작업이니,

 반드시 차단기를 내리고 하십시오.

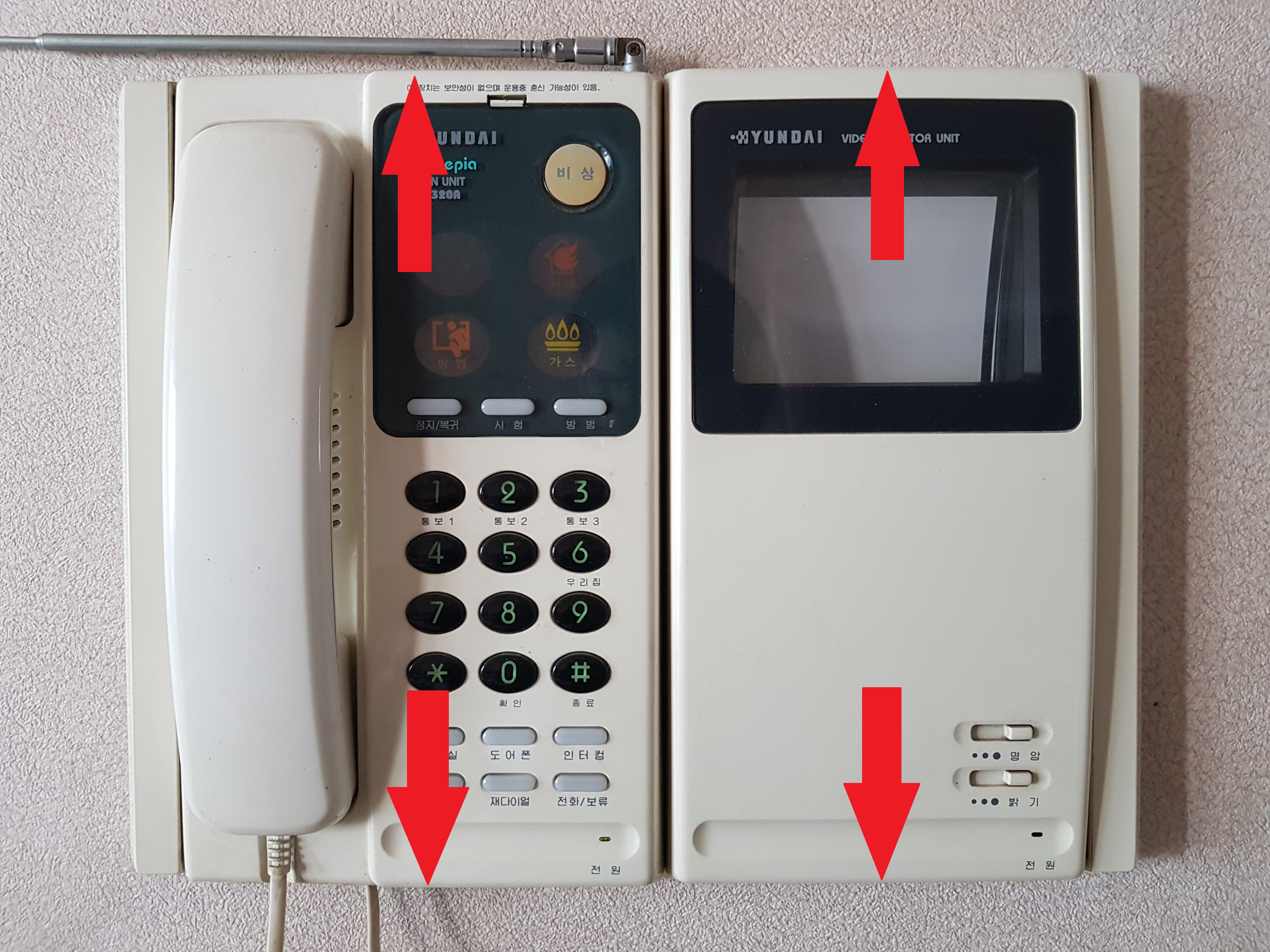

화살표 부분에 나사가 있으니,

풀어줍니다.

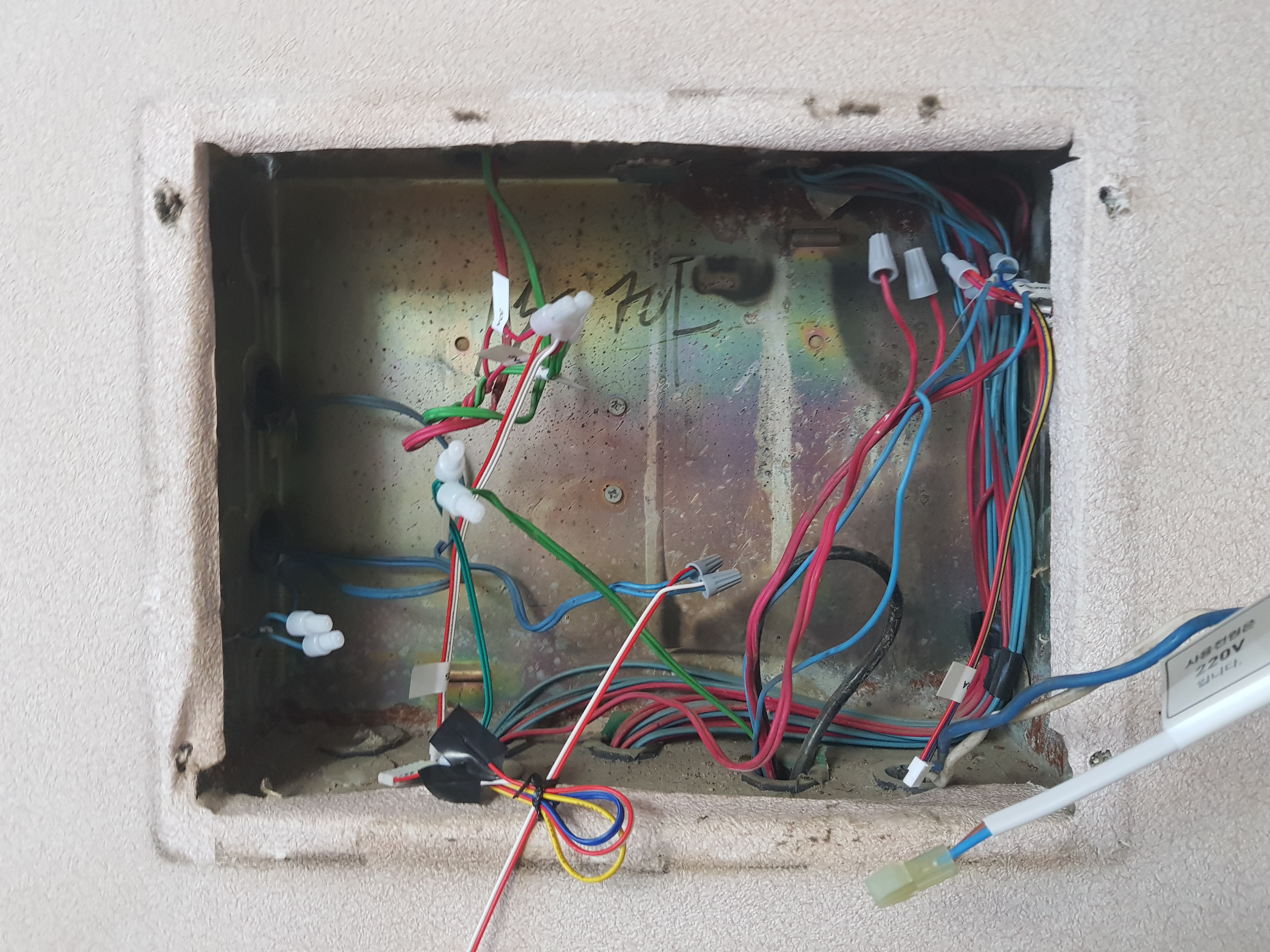

배선이 어느 단자에 물려있는지 반드시 기록합니다.



TP/RING: 1세트로 집전화입니다. 극성은 없습니다.

MAG: 현관 자석감지기입니다. 극성은 없습니다.

GAS: 가스감지기입니다. 전원선 2가닥과 신호선 1가닥입니다.

EMG1/2: 지금은 별 쓸모가 없습니다.

GS1/2: 경비실로 가는 국선입니다. 극성은 없습니다.

DP: 현관카메라 음성신호선입니다.

VS: 현관카메라 영상신호선입니다.

CP/CG: 현관카메라 전원선입니다. GP가 +극, CG가 -극.

AC INPUT: 220V입니다.

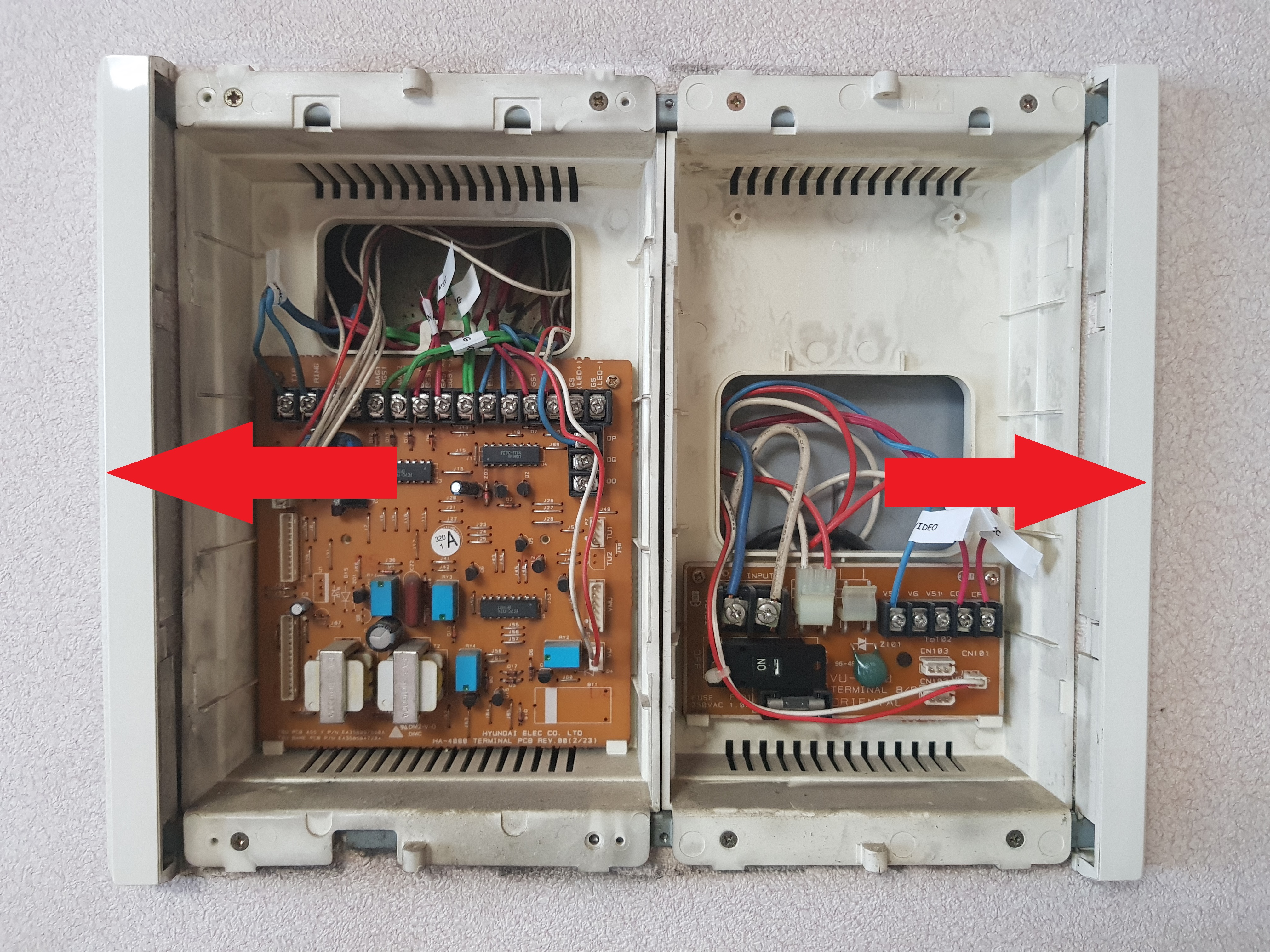

화살표 부분에 일자드라이버를 끼우고

무자비하게 벌리면 베젤이 떨어집니다.

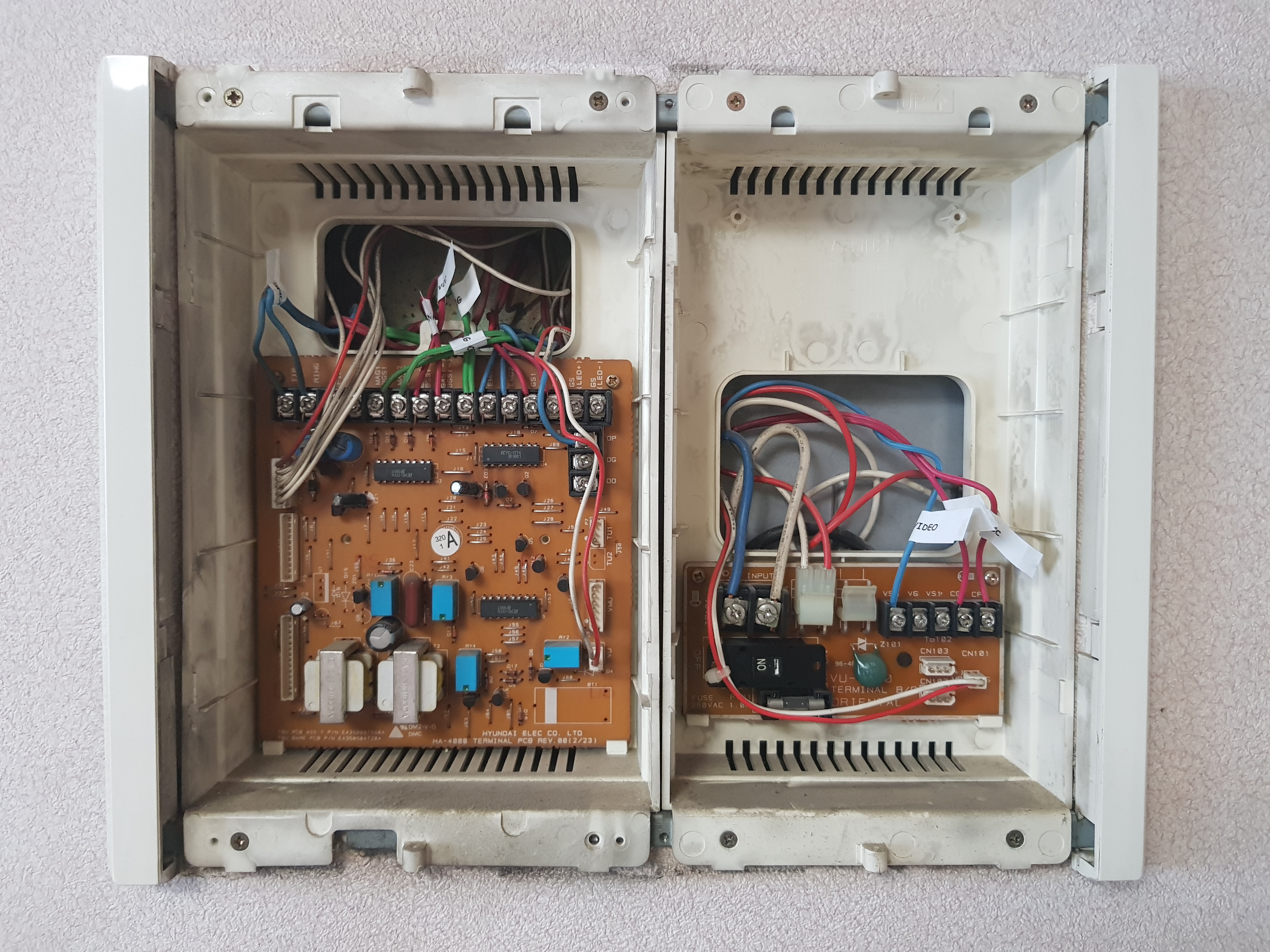

그 밑에 나사 4개가 있으니 풀어주면 단자대를 빼낼 수 있습니다.



사진에는 빼놔서 없는데,

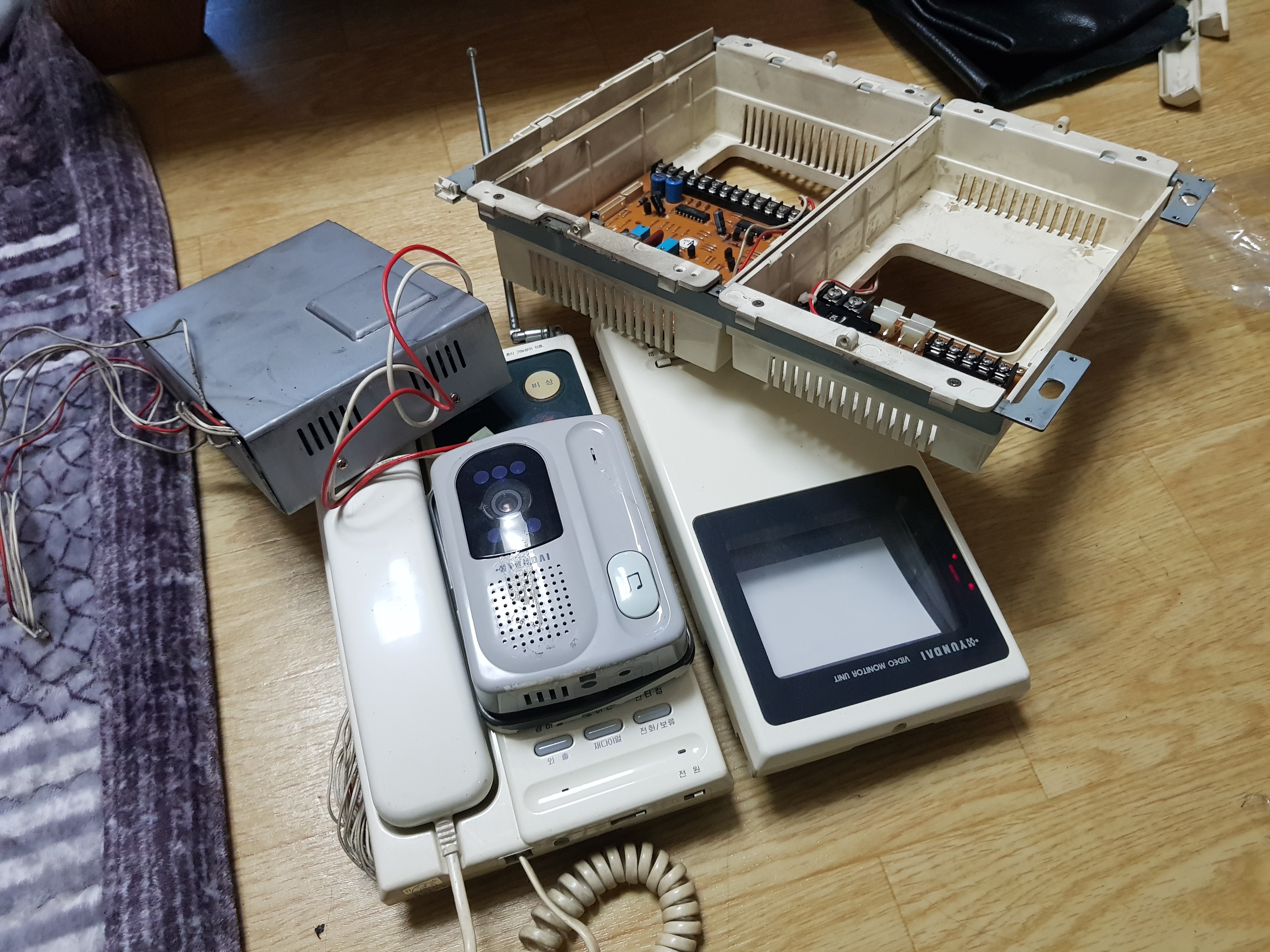

전원공급기도 빼줍니다.



폐가전 처리 방법은 지자체에 문의합시다.

→③ 본체 설치하러 가기

4 Comments
  • 프로필사진 대니 2020.10.08 02:18 선생님 감사합니다. 현대통신 인터폰을 분해했는데 용어를 몰라 너무 헷갈렸거든요. 덕분에 많이 배우고 갑니다! 한가지 질문이 있다면 전원공급기는 왜 빼놓는건가요?
  • 프로필사진 Favicon of https://centrair.kr BlogIcon Centrair 2020.10.08 08:07 신고 해당 모델 전용이기 때문입니다.
  • 프로필사진 대니 2020.10.09 20:42 연결에 실패한 경험이 있어서 기대반 걱정반으로 CP, CG, DP, VS를 각각 초인종에 적힌 V+, V-, DP, VO로 순서대로 연결했더니.... 대박!!! 한번에 통화, 영상, 벨소리 잘 들립니다ㅠㅜ 현대통신에서 현대통신 모델로 교체가 아니라 COMMAX라는 브랜드로 교체를 해서 많이 막막했는데, 선생님 말씀 듣고 따라해보니 정말 되네요! ㅎㅎㅎ 감사합니다!! 망치면 어떡하나 걱정했는데 덕분에 부모님께 효도한 기분이 듭니다.
    그런데 GS1은 경비실로 연결되는 국선이라 하셨는데 제 경우엔 두개의 선을 꼬아서 GS1에 나사로 조여있더라구요. 이 경우 GS1만 새 모델의 경비실선(2개)과 각각 연결해주면 경비실과 통화가 되는건가요? GS2도 있던데..
  • 프로필사진 Favicon of https://centrair.kr BlogIcon Centrair 2020.10.09 20:45 신고 아날로그 인터폰들은 기본기는 다 비슷비슷하기 때문에 하나만 꿰뚫으면 어지간히 특출난 모델이 아니면 거의 호환이 됩니다. 안 그러면 리모델링때 골머리를 좀 썩겠죠.

    저도 사진을 다시보니 GS1/GS2로 되어 있었네요. GS1/2를 경비실선 2가닥에 각각 연결해주면 되며, 극성은 없습니다.(GS1만 연결하셨다면 테스트할때 연결이 안 돼셨을 겁니다) 지적에 감사드립니다. 수정을 해두겠습니다.
