비디오폰 DIY : ③UHA-786HK 본체 설치

Centrair 2020. 1. 5. 14:38
비디오폰 DIY 시리즈
https://centrair.kr/215 ① 준비하기
https://centrair.kr/216 ② 기존 인터폰 철거
https://centrair.kr/217 ③ 인터폰 본체 설치
https://centrair.kr/218 ④ 현관카메라 설치
https://centrair.kr/221 부록 - 도어락 연동(게이트맨)
https://centrair.kr/219 부록 - 경동 UHA-786 리뷰



경동원 네트웍 사업부에서 생산하는

경동 UHA-786HK를 설치하기로 했습니다.



이 제품은 본체와 비디오폰(UDP-330)이 세트이며,

아날로그/디지털/국선·직다이얼 모든 환경에 적용할 수 있는 특징이 있습니다.



또한 전화기능으로 국선 인터폰을 눈가림식으로 지원하는 제품들과 달리,

이 제품은 국선 인터폰 맞춤형으로 설정할 수도 있습니다.




주  의

220V를 만지는 작업이니, 필히 차단기를 내리고 작업하시기 바랍니다.

또한, 고무코팅이 된 작업장갑을 착용하시기 바랍니다.



전기사고에 주의합시다.

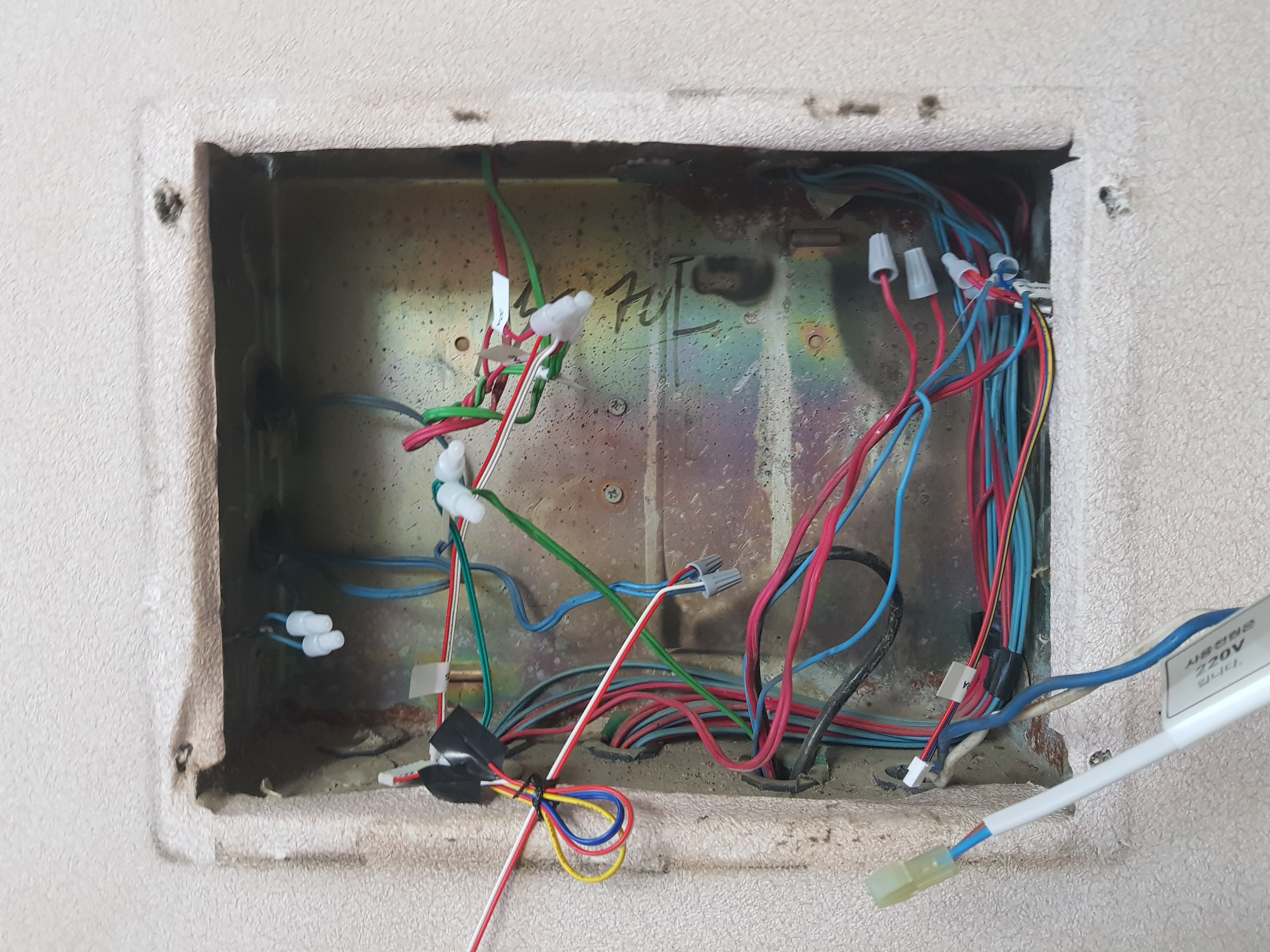

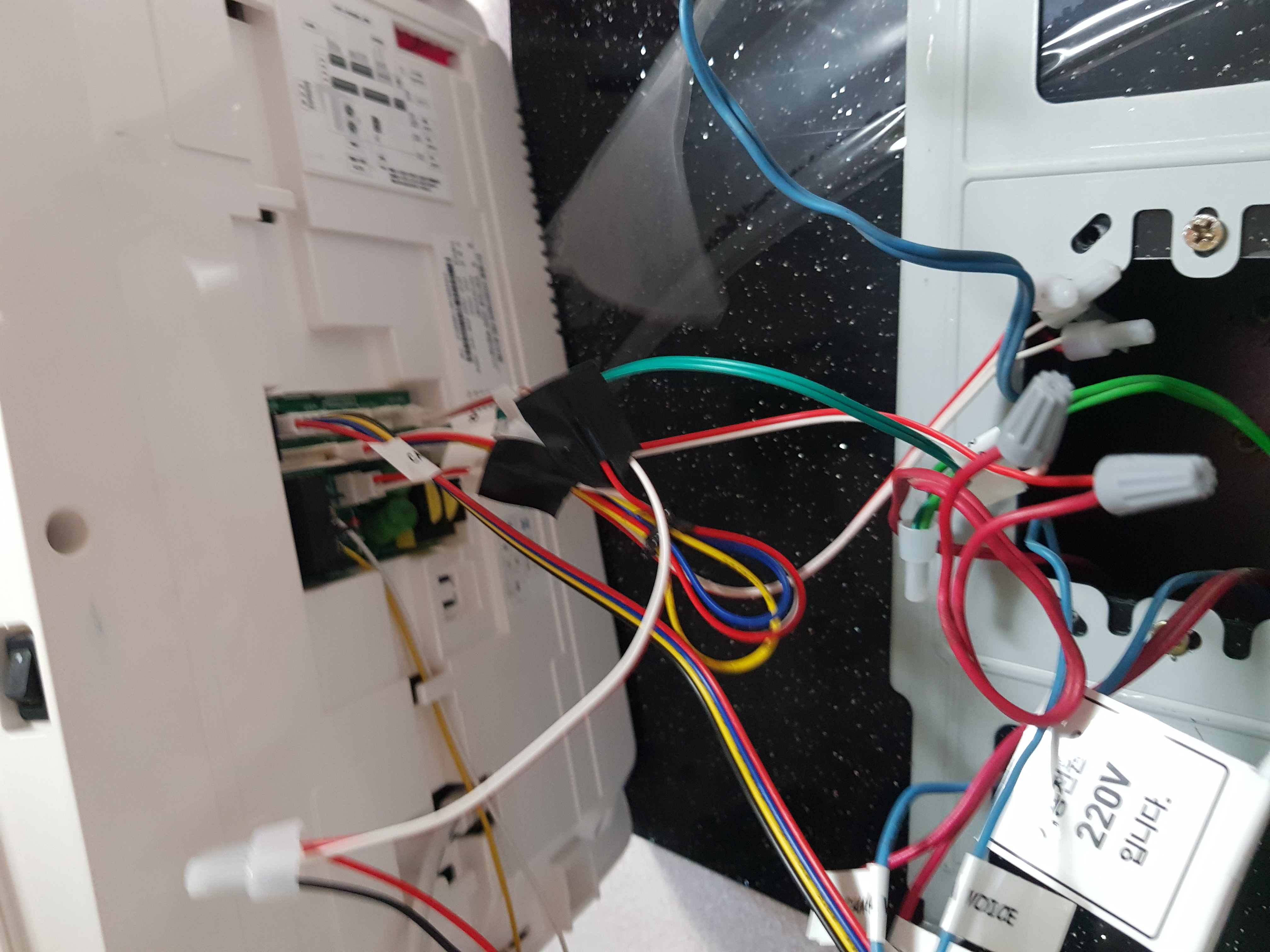

구성품에 있는 커넥터들과 원래 있던 신호선/전원선을 결선합니다.

디지털 인터폰 관련 커넥터(경비실/로비영상/서브폰)는 필요없으므로 쓰지 않습니다.

국선 인터폰(경비실) 신호선은 전화 커넥터에 결선해줍니다.

갈 곳을 잃은 집전화/EMG 회선은 잘 절연하여 구석에 정리합니다.



UHA-786 방범센서 커넥터 배선색깔이

통상적인 순서와 반대로 되어 있으므로

결선시 배선도와 반드시 비교하시기 바랍니다.

원래 14V용으로 쓰는 빨간색/흰색 배선이 도어센서 1번입니다.



손베임에 주의하세요.

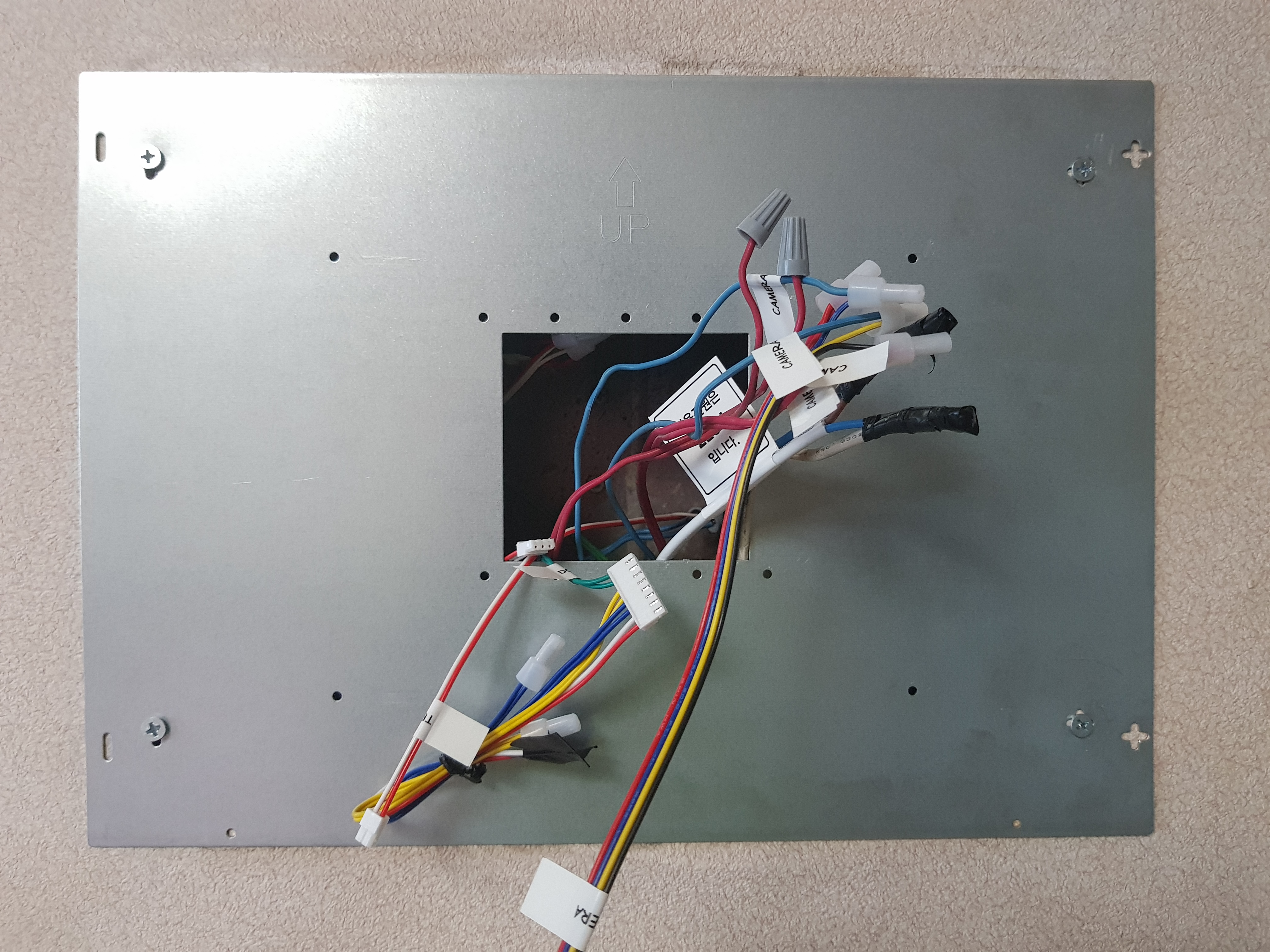

마감판 속고정판을 먼저 설치합니다.

HA-320은 저 나사위치에 원래 구멍이 있으므로 어렵지 않게 설치할 수 있습니다.



기존 나사를 재활용하는 건 어려우니 별도의 접시머리 나사를 준비하시기 바랍니다.

손으로 돌리는 것은 좀 빡세니 드릴 준비하세요.

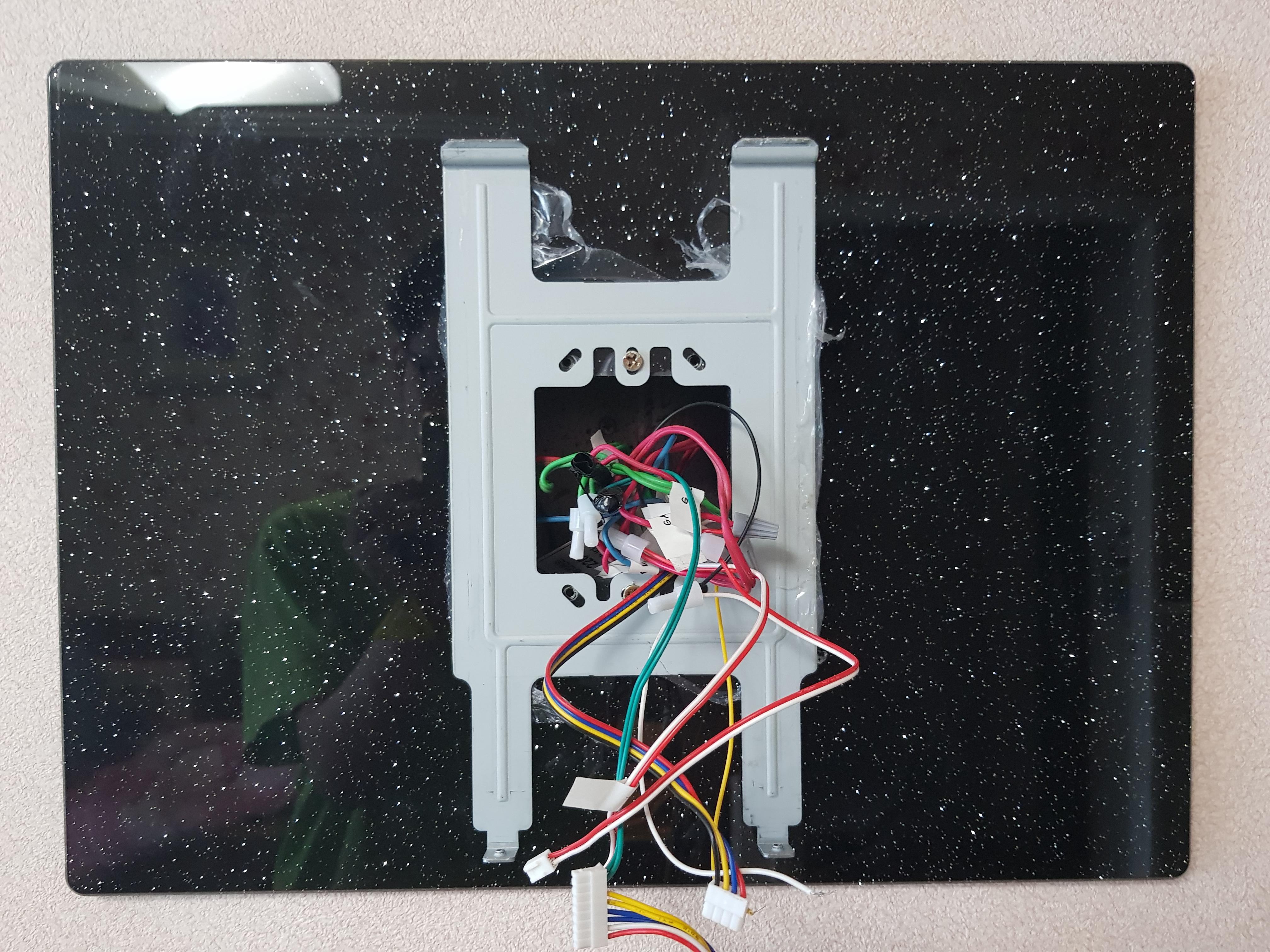

그 위에 씌우는 데코용 마감판은 주장치 고정 브라켓과 함께 고정합니다.



최종 조립전에 도어락 연동을 준비하는 것이 편합니다.

→도어락 연동방법 보기



고정 브라켓 설치까지 했으면 커넥터를 본체에 꽃아줍니다.

그리고 완전 고정하기 전에 테스트를 하는 데, 브라켓 위쪽에 살짝 걸쳐두면 편합니다.



최종 정리 전에, 도어카메라를 설치합니다.

→ ④ 도어카메라 설치하러 가기

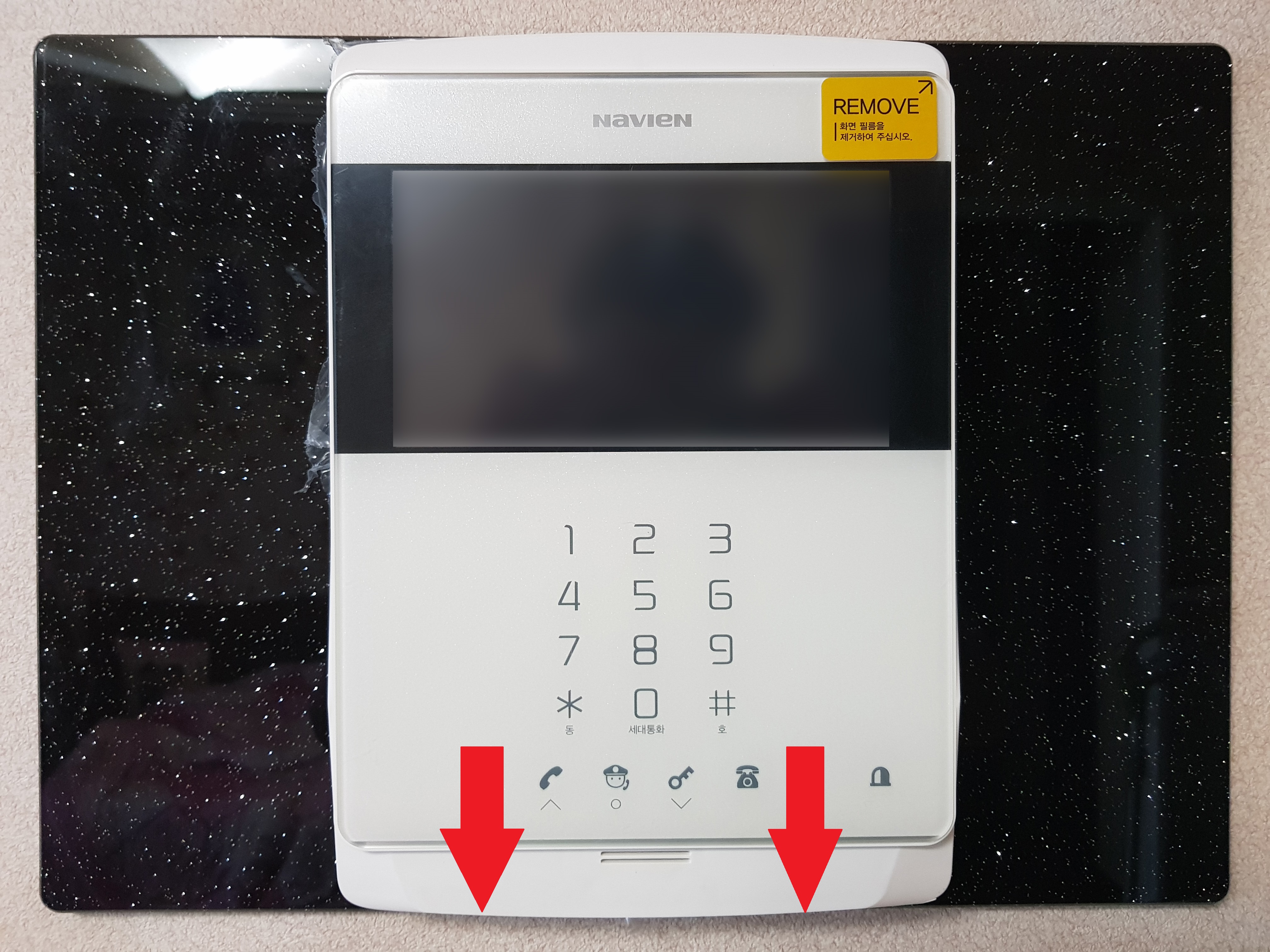

이제 자질구레한 선을 다 구멍 안으로 밀어넣고,

본체를 벽에 밀착시키고 동봉된 나사로 고정해줍니다.



이 제품은 기본적으로 경동 디지털 인터폰에 쓰게 설정되어 있습니다.

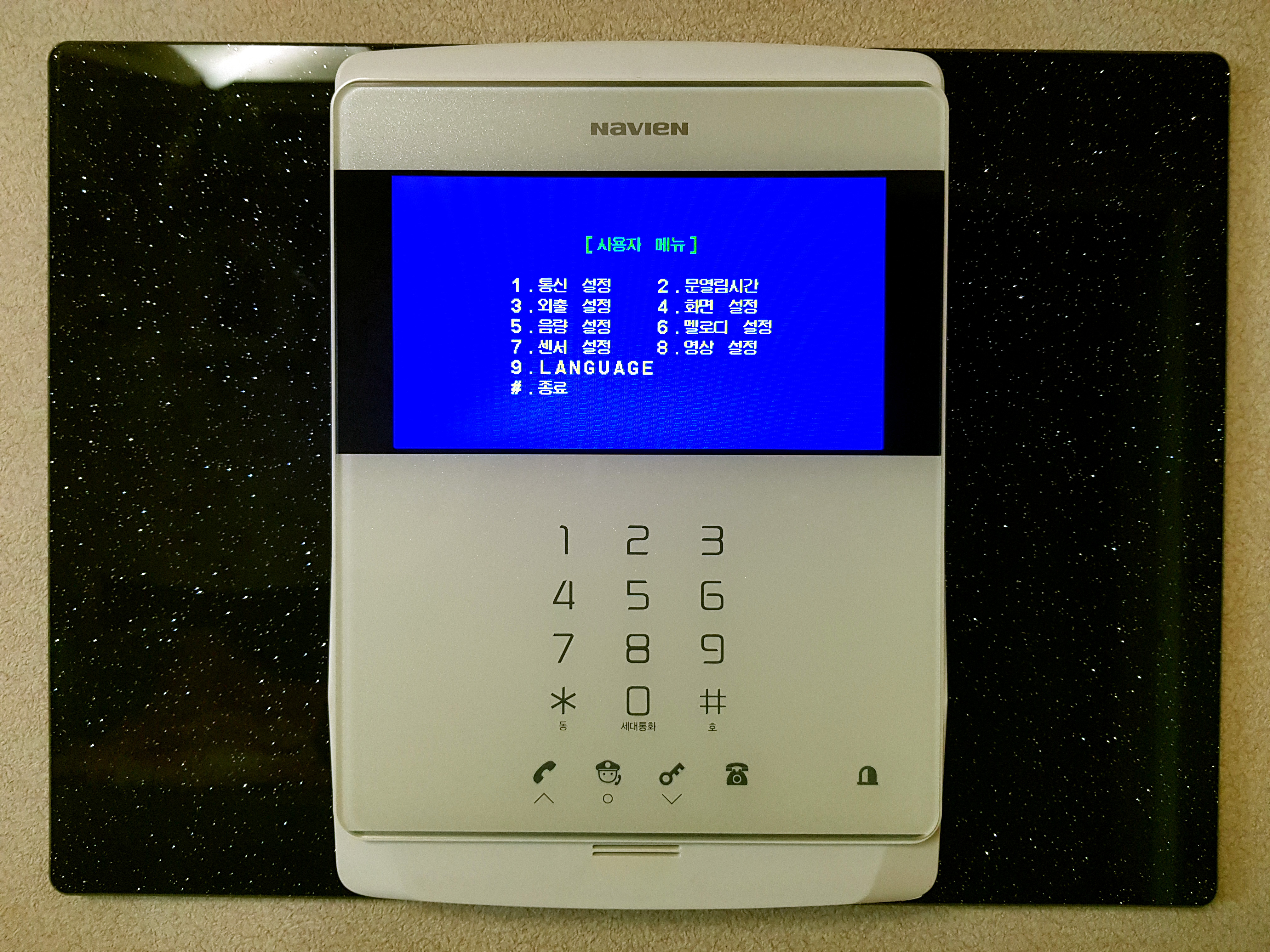

국선 인터폰에 설치할 때는 설정에서 국선방식으로 바꿔줘야 제기능을 합니다.



설명서를 참고하여 설정하세요.
