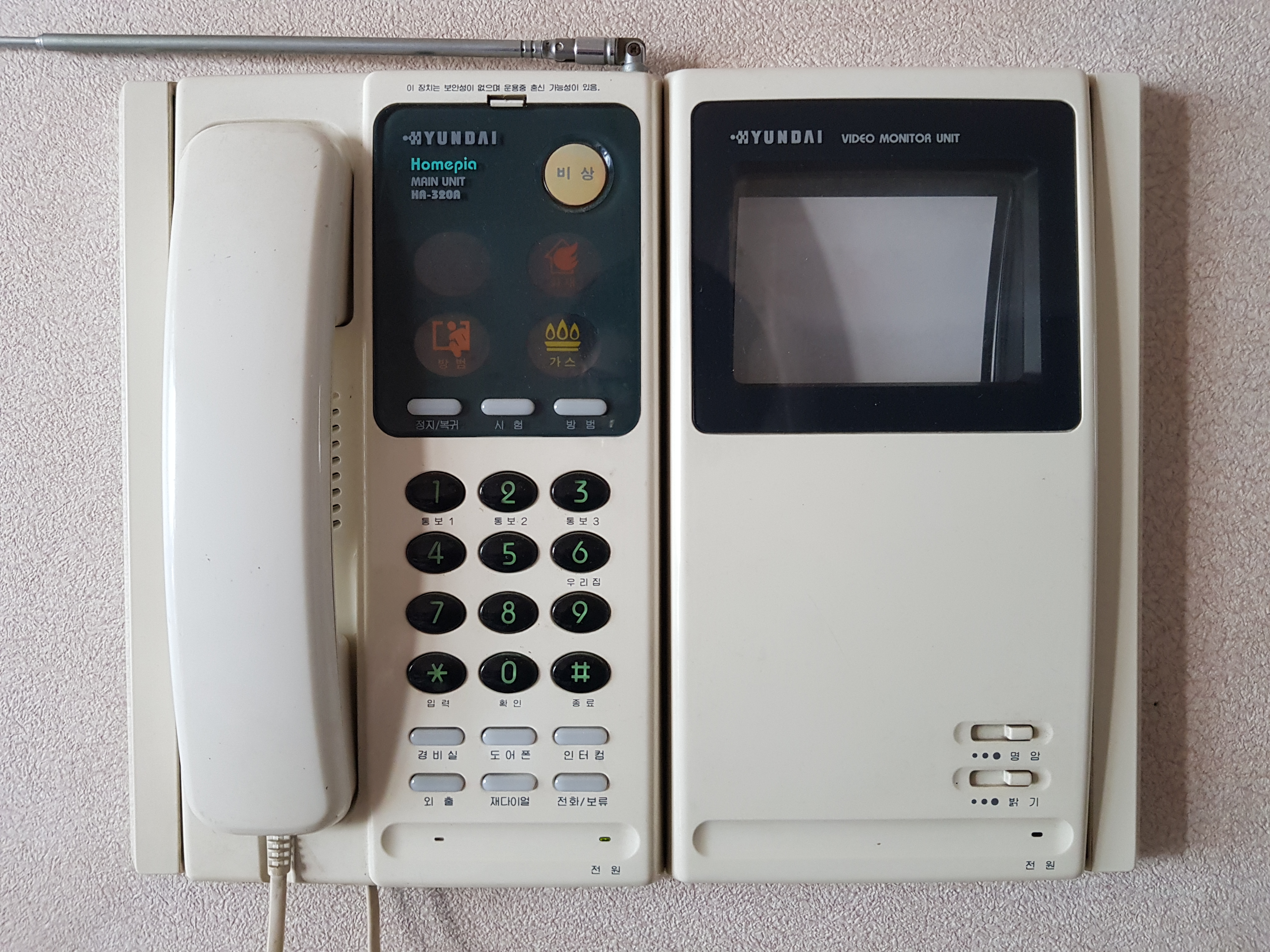

기존 인터폰은 현대전자(현재 현대통신)에서 생산한

HA-320 시리즈입니다. 그 중에서 아날로그 버전인 320A입니다.



카메라가 고장이지만, 교체할 부품을 물색하기 어려우므로

본체도 교체를 결정했습니다.



새 술을 새 부대에 담을 준비를 합시다.


 220V를 만지는 작업이니,

 반드시 차단기를 내리고 하십시오.

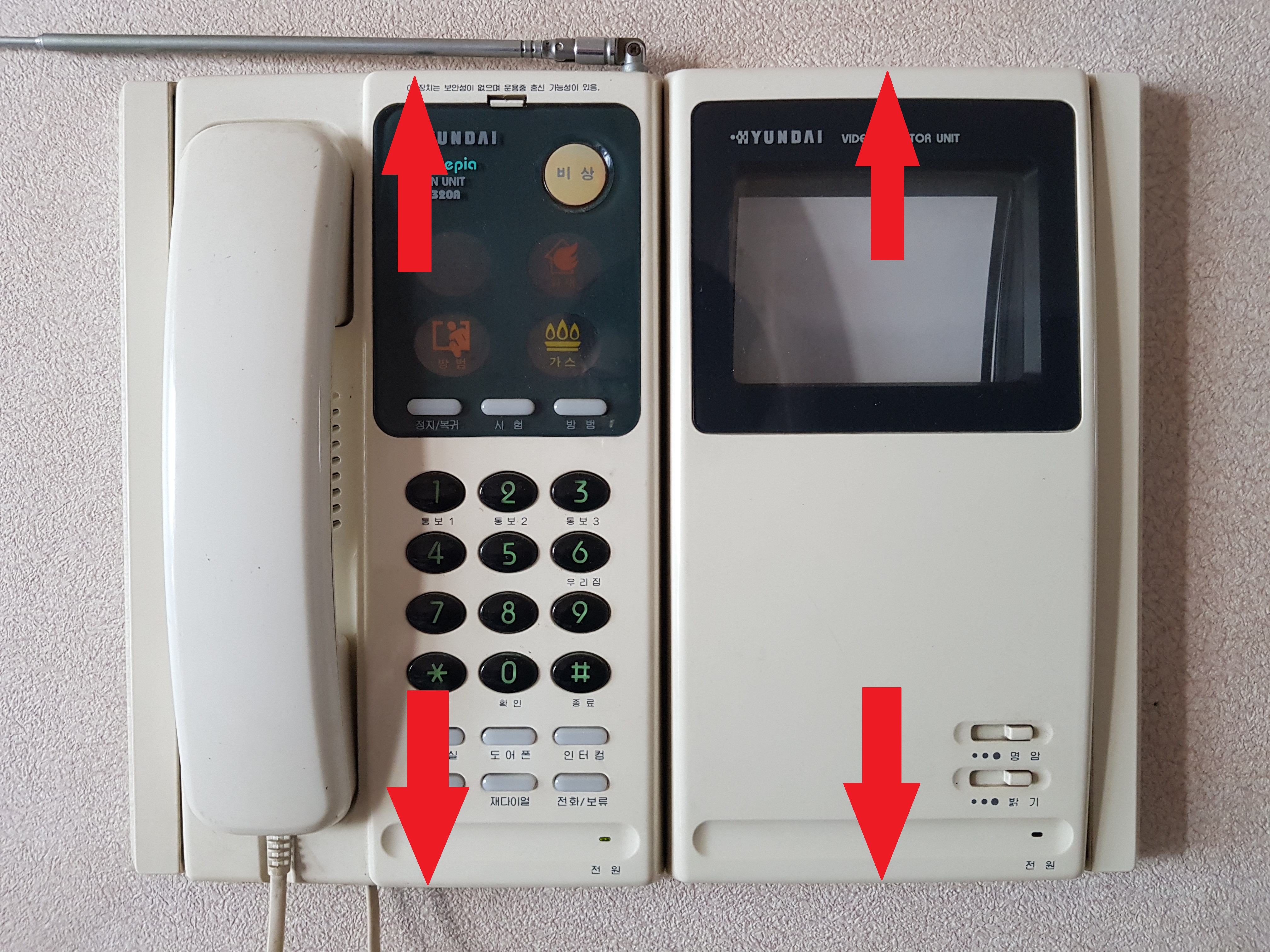

화살표 부분에 나사가 있으니,

풀어줍니다.

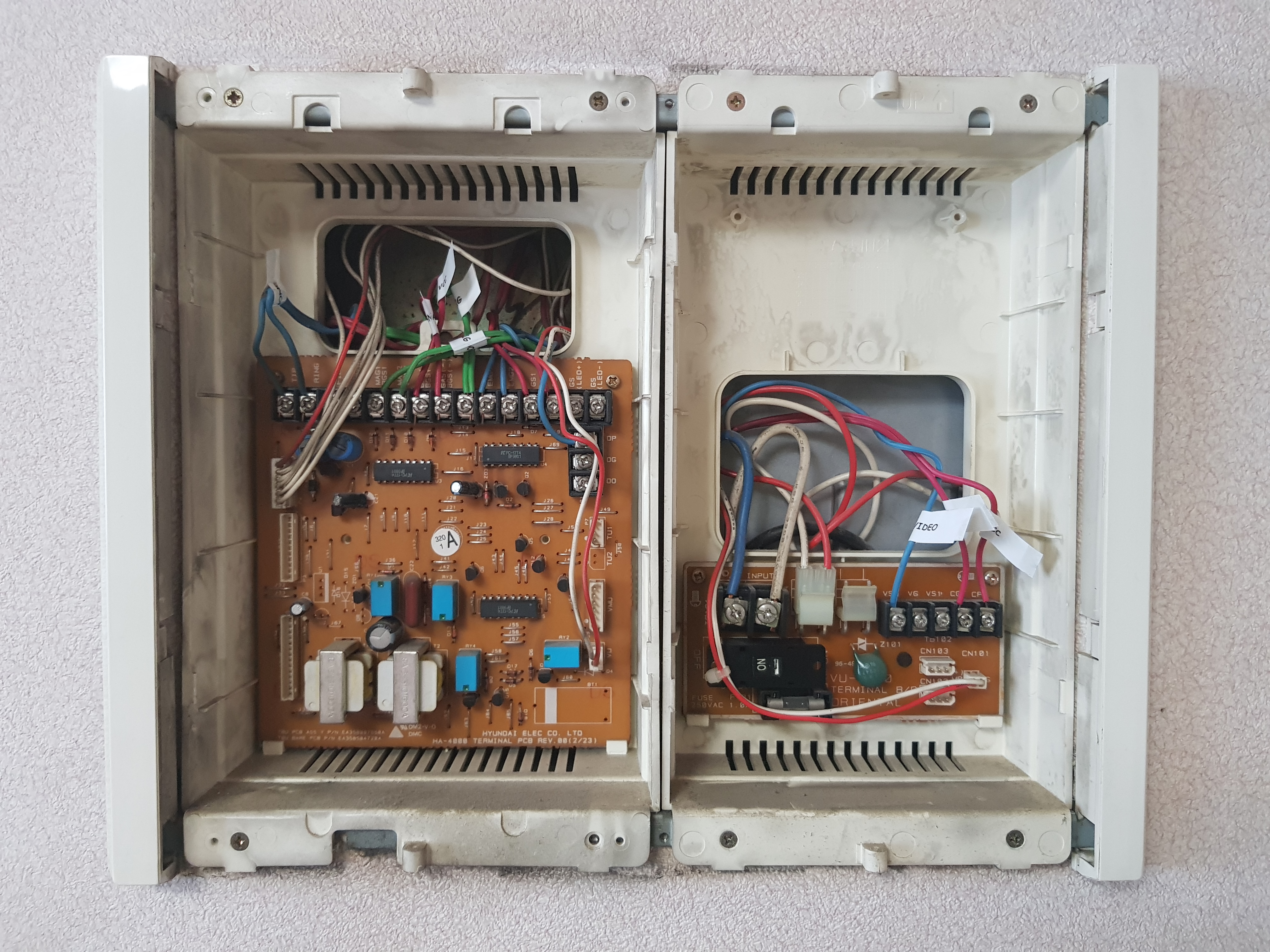

배선이 어느 단자에 물려있는지 반드시 기록합니다.



TP/RING: 1세트로 집전화입니다. 극성은 없습니다.

MAG: 현관 자석감지기입니다. 극성은 없습니다.

GAS: 가스감지기입니다. 전원선 2가닥과 신호선 1가닥입니다.

EMG1/2: 지금은 별 쓸모가 없습니다.

GS1/2: 경비실로 가는 국선입니다. 극성은 없습니다.

DP: 현관카메라 음성신호선입니다.

VS: 현관카메라 영상신호선입니다.

CP/CG: 현관카메라 전원선입니다. GP가 +극, CG가 -극.

AC INPUT: 220V입니다.

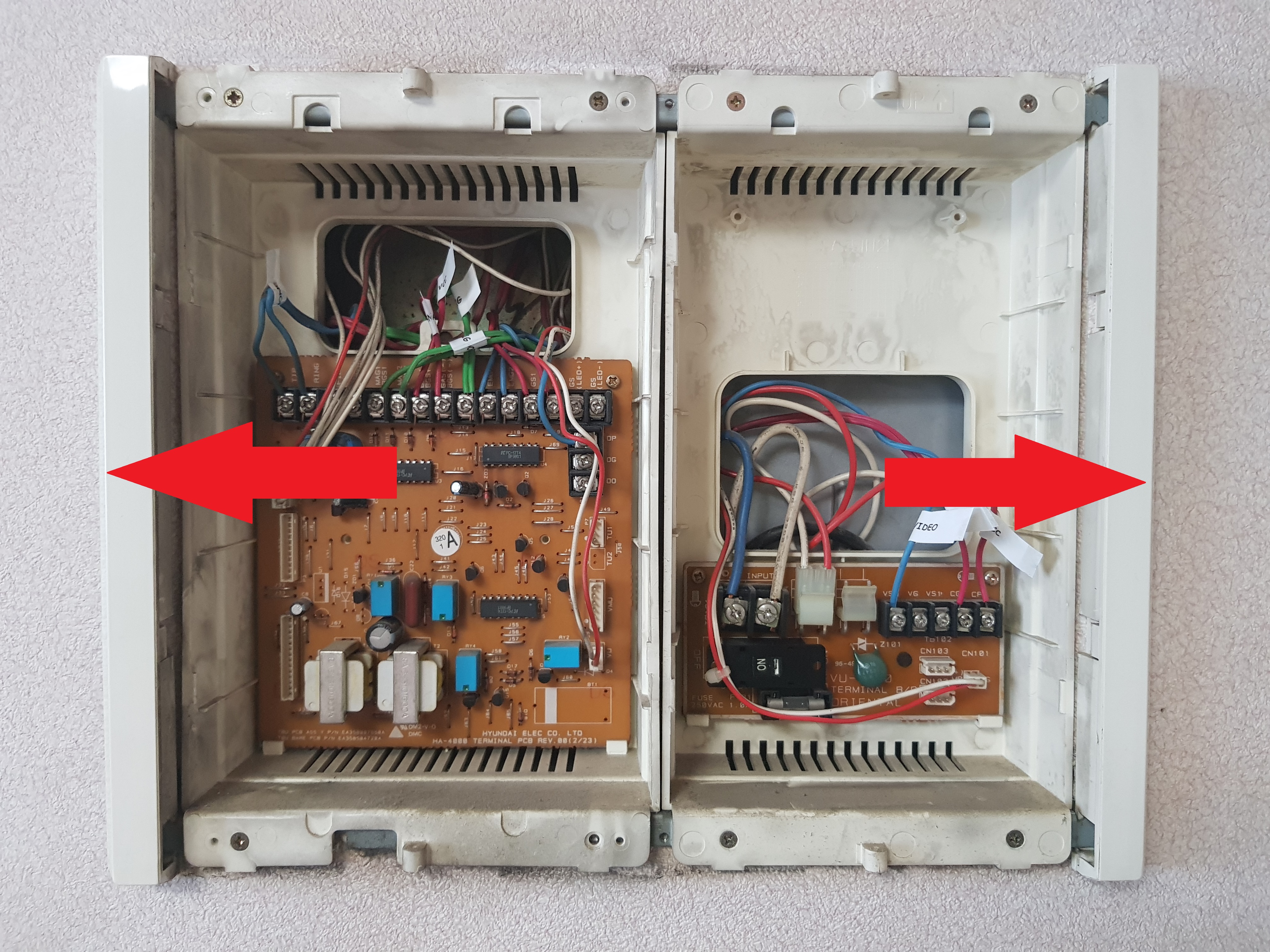

화살표 부분에 일자드라이버를 끼우고

무자비하게 벌리면 베젤이 떨어집니다.



그 밑에 나사 4개가 있으니 풀어주면 단자대를 빼낼 수 있습니다.

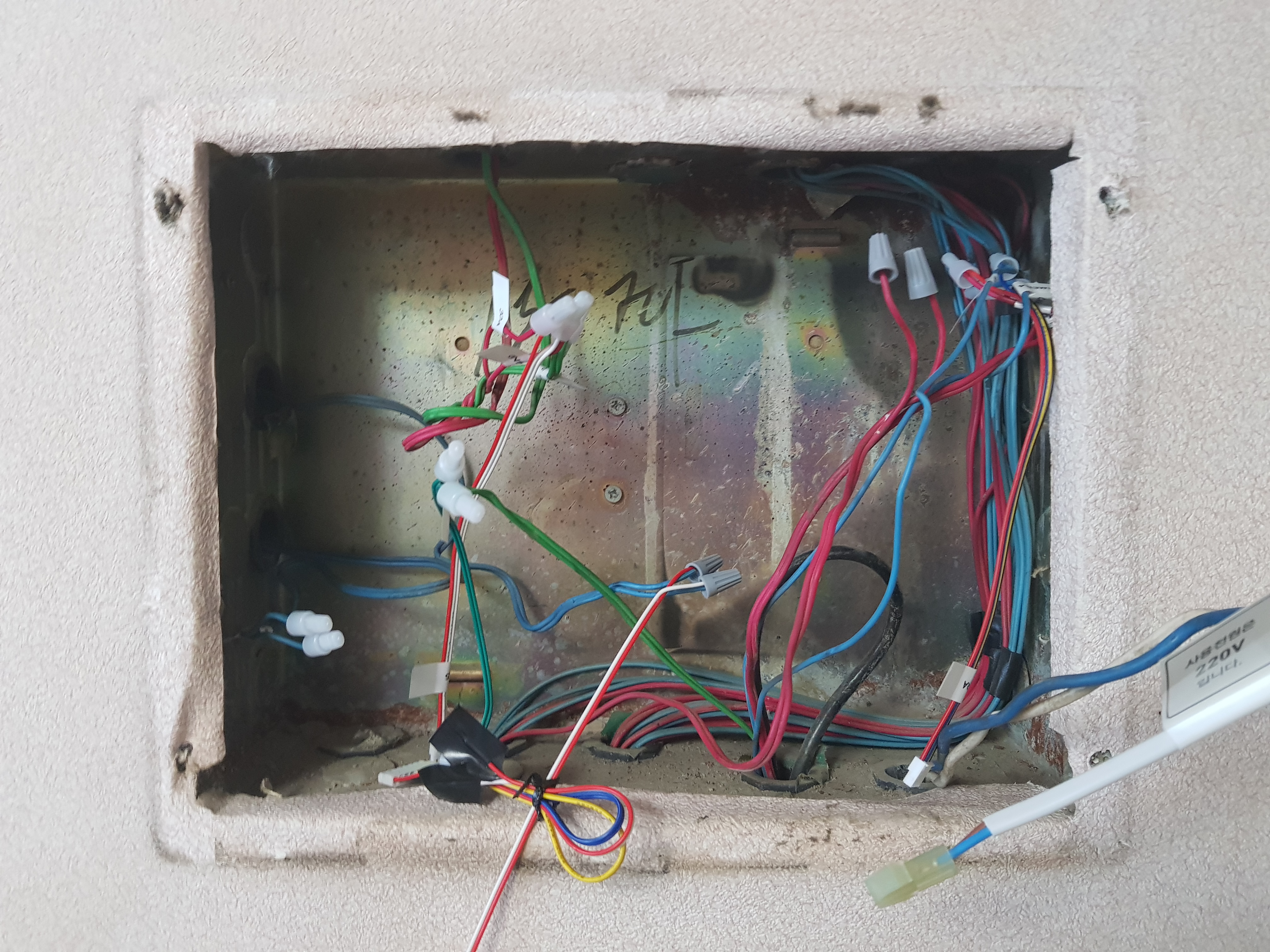

사진에는 빼놔서 없는데,

전원공급기도 빼줍니다.

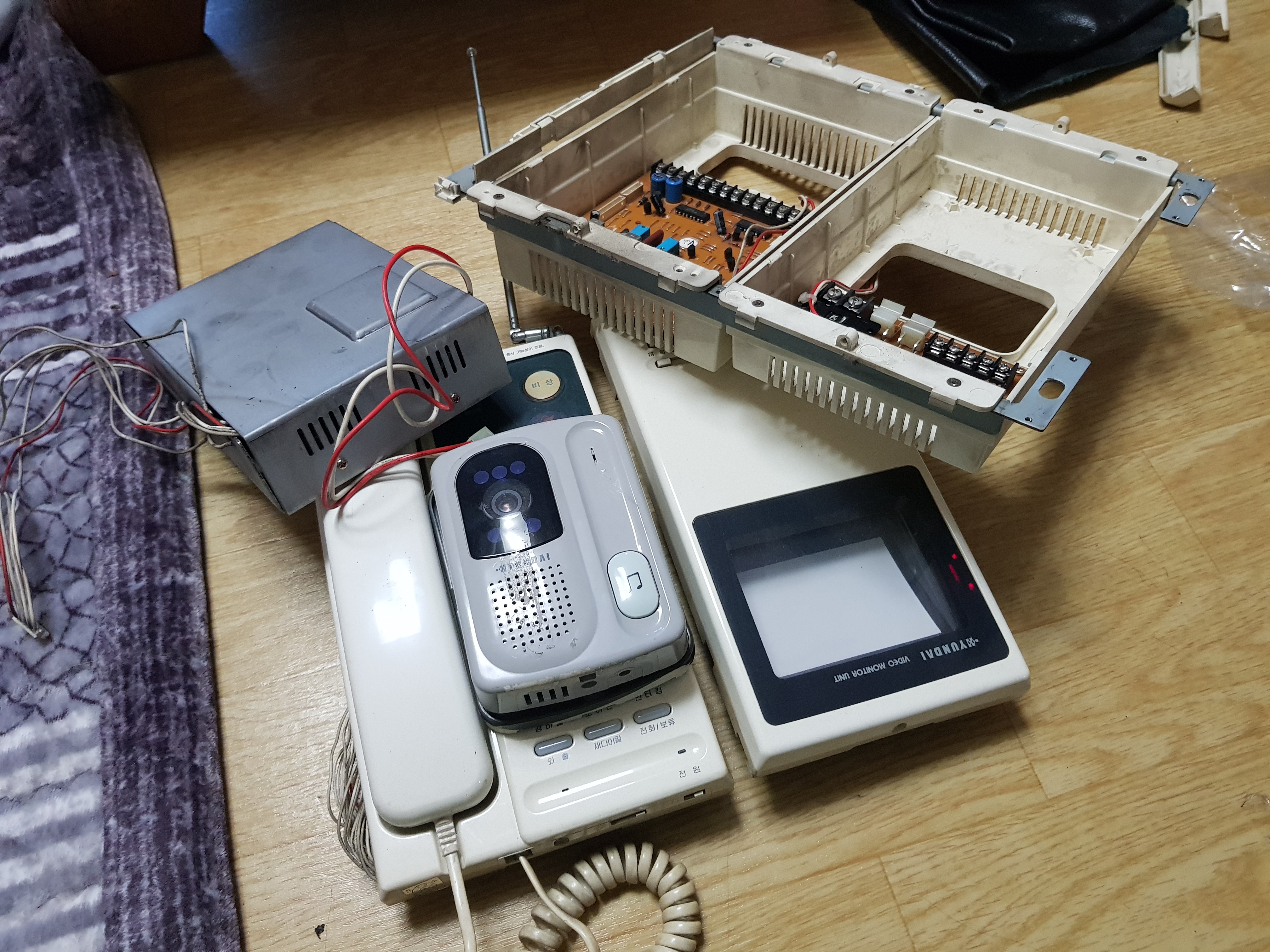

폐가전 처리 방법은 지자체에 문의합시다.

→③ 본체 설치하러 가기
